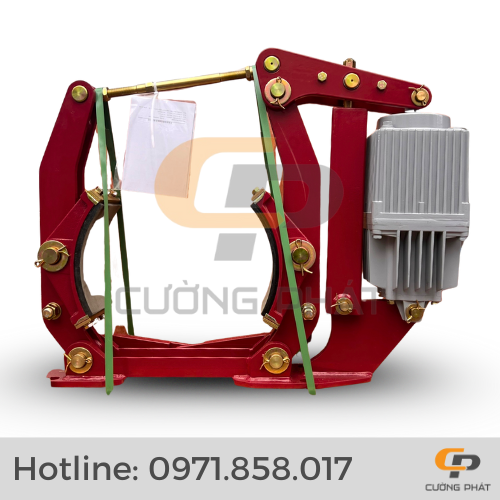

Cơ cấu phanh dạng trống YWB400-800

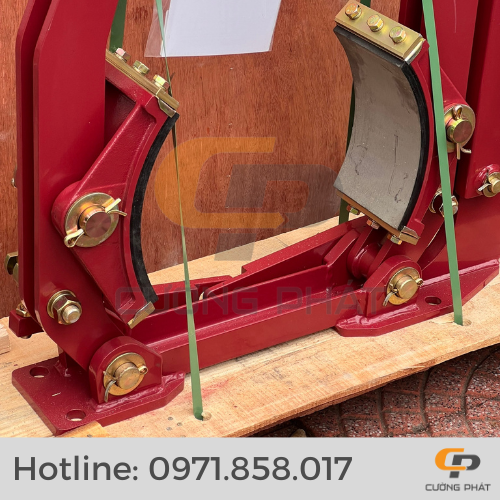

Cơ cấu phanh dạng trống YWB400-800 là dòng phanh điện – thủy lực (electric-hydraulic drum brake) được sử dụng rộng rãi trong các thiết bị nâng hạ, băng tải công nghiệp, máy luyện kim và các hệ thống yêu cầu độ an toàn cao. Phanh hoạt động dựa trên nguyên lý guốc phanh ép vào tang phanh để tạo mô-men hãm, giúp dừng hoặc giữ cố định trục quay.

Dòng YWB của nhà sản xuất Huawu nổi tiếng về độ bền, lực hãm lớn và khả năng vận hành ổn định trong môi trường làm việc khắc nghiệt như nhà máy thép, cảng biển, công trường khai khoáng. Nhờ thiết kế theo tiêu chuẩn an toàn quốc tế, phanh tang trống thuỷ lực trở thành lựa chọn phổ biến cho các thiết bị công nghiệp đòi hỏi tính ổn định, độ an toàn cao và tuổi thọ bền bỉ.

Đặc điểm kỹ thuật của cơ cấu phanh dạng trống YWB400-800

Cơ cấu phanh dạng trống YWB400-800 được sản xuất theo nhiều kích cỡ tương ứng với đường kính tang phanh từ 400 đến 800 mm, lực phanh mạnh mẽ và phù hợp lắp đặt cho nhiều loại cơ cấu quay.

Bảng đặc điểm kỹ thuật tham khảo:

Hạng mục	Thông số
Model	YWB400 – YWB800
Đường kính tang phanh	400–800 mm
Lực phanh định mức	6–25 kN (tùy model)
Mô-men phanh	160 – 1250 N·m
Cơ cấu truyền động	Điện – thủy lực, lò xo ép phanh
Kiểu nhả phanh	Bộ thủy lực điện AC (thruster)
Điện áp thruster	380V/3P hoặc theo yêu cầu
Nhiệt độ làm việc	–20°C ~ +50°C
Cấp bảo vệ	IP54 trở lên
Phương thức lắp đặt	Bắt bu-lông cố định trên khung máy

Nhờ các mức thông số đa dạng, phanh cầu trục có thể đáp ứng nhiều tải trọng, tốc độ và điều kiện làm việc khác nhau trong sản xuất công nghiệp.

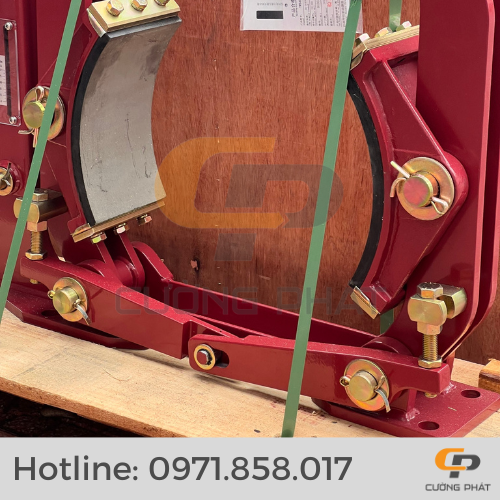

Cấu tạo của cơ cấu phanh dạng trống YWB400-800

Cơ cấu phanh dạng trống YWB400-800 có thiết kế chắc chắn, bao gồm các thành phần chính:

• Guốc phanh (Brake Shoes): Hai guốc phanh được lót vật liệu ma sát chịu nhiệt, có khả năng tạo lực hãm lớn và bền bỉ.
• Tang phanh (Brake Drum): Lắp trên trục quay cần hãm dừng. Guốc phanh ép vào tang để tạo ma sát.
• Càng phanh – Tay đòn (Arms / Levers): Thiết kế dạng càng thép chịu lực, truyền lực từ lò xo đến guốc phanh.
• Lò xo lực (Spring Set): Là bộ phận cung cấp lực ép chính, đảm bảo phanh hoạt động theo cơ chế fail-safe.

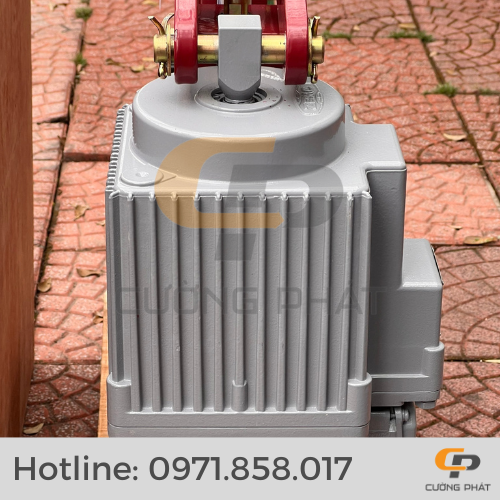

• Bộ thủy lực điện (Electric-Hydraulic Thruster): Khi cấp điện, thruster đẩy hai guốc phanh tách khỏi tang, giúp nhả phanh.
• Bầu phanh (Brake Housing / Cylinder Body): Là khung vỏ chứa và bảo vệ toàn bộ cơ cấu phanh, giúp định vị lò xo, các đòn phanh và bộ thruster, giữ kết cấu phanh ổn định, chịu lực tác động lớn từ mô-men hãm, đảm bảo hoạt động chính xác, giảm rung động và tăng độ bền cho hệ thống.
• Cảm biến hành trình (tuỳ chọn): Dùng để giám sát trạng thái mở/đóng của phanh thuỷ lực Huawu trong các hệ thống điều khiển tự động.
• Đế phanh – Cụm giá đỡ: Được cố định vào khung máy, đảm bảo khả năng chịu lực và độ ổn định cao của phanh cầu trục.

Nguyên lý hoạt động của cơ cấu phanh dạng trống YWB400-800

Phanh tang trống thuỷ lực vận hành theo cơ chế lò xo ép phanh – thủy lực nhả phanh, đảm bảo tính an toàn tuyệt đối trong mọi tình huống.

Trạng thái không cấp điện (phanh đóng):

• Thruster không hoạt động.
• Lò xo ép guốc phanh vào tang.
• Tạo mô-men hãm lớn → thiết bị dừng hoặc giữ tải.

Đây là chế độ an toàn fail-safe, nghĩa là mất điện → phanh tự động siết chặt.

Trạng thái cấp điện (phanh mở):

• Bộ thủy lực hoạt động, sinh lực nâng.
• Lực này thắng lực lò xo → guốc phanh mở rộng.
• Trục quay tự do không bị cản trở.

Khi ngừng cấp điện:

• Thruster trả về vị trí cũ.
• Lò xo lập tức ép phanh → thiết bị được hãm ngay lập tức.

Cơ chế này giúp phanh thuỷ lực Huawu phản ứng nhanh và ổn định, đặc biệt phù hợp với các hệ thống nâng hạ cần độ an toàn cao.

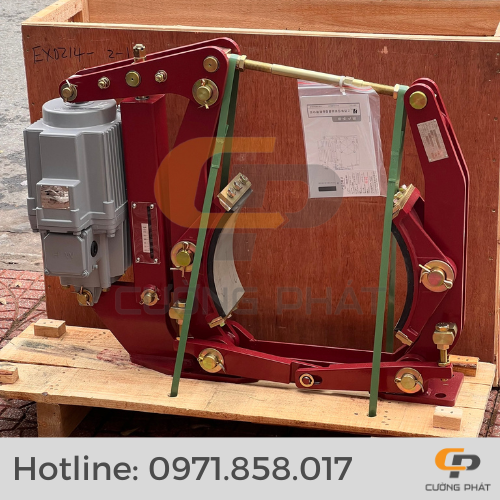

Công dụng và ưu điểm nổi trội của cơ cấu phanh dạng trống YWB400-800

Công dụng chính của phanh tang trống thuỷ lực có thể kể đến như là

• Hãm dừng chuyển động quay của trục động cơ.

• Giữ an toàn cho cơ cấu nâng hạ khi tải đang treo.

• Giảm tốc độ quay trong các tình huống khẩn cấp.

• Điều tiết chuyển động của máy trong dây chuyền sản xuất.

Ưu điểm nổi trội của cơ cấu phanh dạng trống YWB400-800

• An toàn tuyệt đối (Fail-safe): mất điện → phanh tự động hãm.

• Lực phanh mạnh, ổn định, vận hành bền bỉ.

• Chịu tải tốt, ít hao mòn, phù hợp môi trường công nghiệp nặng.

• Dễ bảo trì, thay má phanh đơn giản.

• Khả năng chống bụi – chống rung – chống tác động môi trường.
• Tuổi thọ cao, thiết kế tối ưu giúp giảm rung lắc và tiếng ồn.

• Giá thành cạnh tranh, chất lượng tương đương các hãng châu Âu.

Nhờ các ưu điểm này, phanh cầu trục được sử dụng rất phổ biến trong ngành cơ khí – luyện kim – khai khoáng.

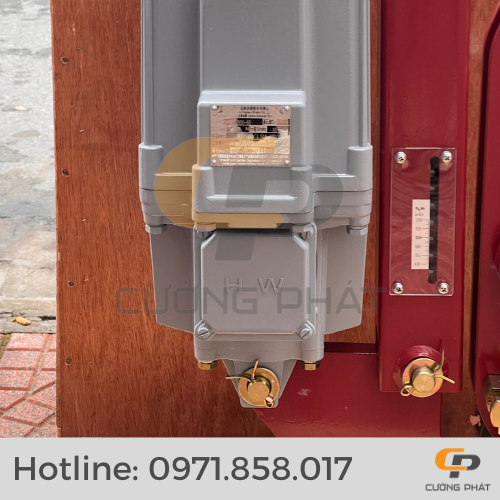

Ứng dụng chuyên ngành của cơ cấu phanh dạng trống YWB400-800

Phanh thuỷ lực Huawu được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Ngành cầu trục – cổng trục

• Phanh cho cơ cấu nâng hạ.
• Phanh xe con, xe cầu.
• Phanh giữ tải trên cao.

Ngành thép – luyện kim

• Máy cán thép, máy đúc liên tục.
• Hệ thống kéo – đỡ cuộn thép.
• Thiết bị phụ trợ chịu nhiệt và bụi cao.

Ngành khai khoáng – vật liệu xây dựng

• Băng tải đường dài.
• Tời khai thác mỏ.
• Máy nghiền – sàng đá công suất lớn.

Cảng biển – logistics

• Cẩu giàn RTG, QC, RMG.
• Hệ thống bốc dỡ hàng hóa nặng.

Công trình thủy điện và hạ tầng

• Tời cửa van, thiết bị cơ khí thủy công.
• Hệ thống truyền động phụ trợ cần kiểm soát chặt chẽ.

Nhờ cấu tạo chắc chắn và độ tin cậy cao, cơ cấu phanh dạng trống YWB400-800 phù hợp cho mọi hệ thống yêu cầu an toàn – ổn định – bền bỉ.
