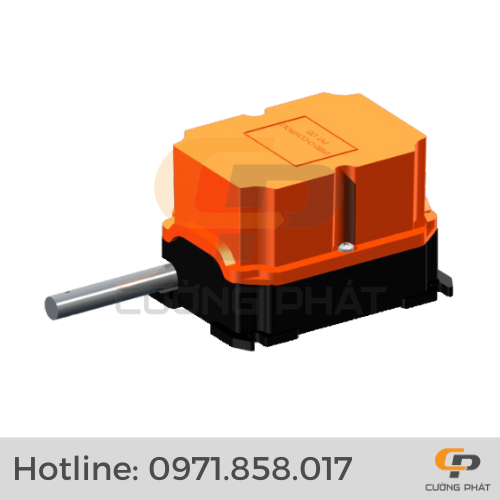

Công tắc hành trình tang quấn FG-50 P2 Speed-O-Controls

Công tắc hành trình tang quấn FG-50 P2, còn được gọi là Limit Switch Cam, là thiết bị không thể thiếu trong các ngành công nghiệp nặng và tự động hóa. Sản phẩm này đảm bảo an toàn và độ chính xác trong kiểm soát chuyển động quay của các cơ cấu truyền động đảo chiều, đặc biệt là mẫu FG-50 P2 với tỷ số truyền tối ưu.

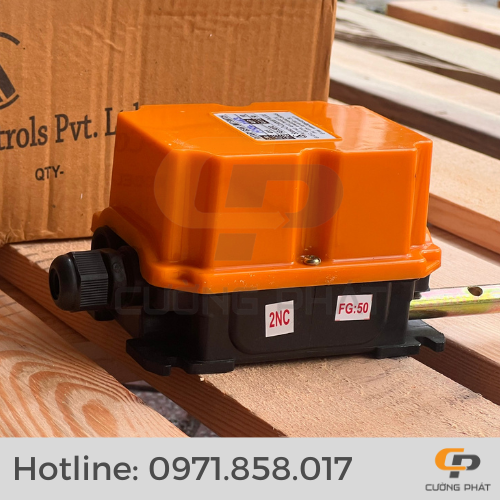

Khái niệm của công tắc hành trình tang quấn FG-50 P2

Công tắc hành trình tang quấn FG-50 P2 Speed-O-Controls (Worm Drive Limit Switch) là một thiết bị cơ điện được thiết kế để giới hạn hoặc kiểm soát chuyển động quay của các cơ cấu truyền động đảo chiều, chẳng hạn như động cơ, tời nâng, hoặc cẩu trục.

Mẫu FG-50 P2 là một cấu hình cụ thể thuộc dòng sản phẩm này. Nó hoạt động dựa trên nguyên lý cơ học: chuyển động quay của trục đầu vào được truyền qua một hệ thống bánh răng trục vít (worm gear). Hệ thống này có tỷ số truyền là 1:50, giảm tốc độ quay và truyền chuyển động đến một bộ cam điều chỉnh. Khi trục quay đạt đến số vòng quay định trước, các cam sẽ kích hoạt (mở hoặc đóng) các tiếp điểm điện.

• Đặc điểm mẫu công tắc hành trình tang quấn FG-50 P2:
  • Tỷ số truyền: 1:50.
  • Số lượng tiếp điểm: 2 NC (2 Thường đóng).
  • Tốc độ quay (Useful Rotations): 46.5 vòng.

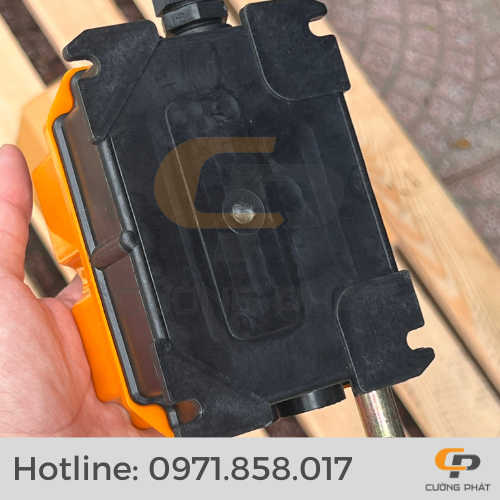

Cấu tạo của công tắc hành trình tang quấn FG-50 P2

Cấu tạo của công tắc hành trình bao gồm:

• Thân và nắp bảo vệ: Thân làm bằng GFN đen (Black GFN) và nắp làm bằng nhựa nhiệt dẻo chống va đập (Impact-proof Thermo-Plastic) màu vàng.
• Bộ truyền động: Hệ thống bánh răng và trục được làm từ vật liệu nhiệt dẻo chống mài mòn thấp.
• Tiếp điểm điện: Tiếp điểm đôi ngắt (Double break) làm bằng bạc Cadmium kiểu snap.

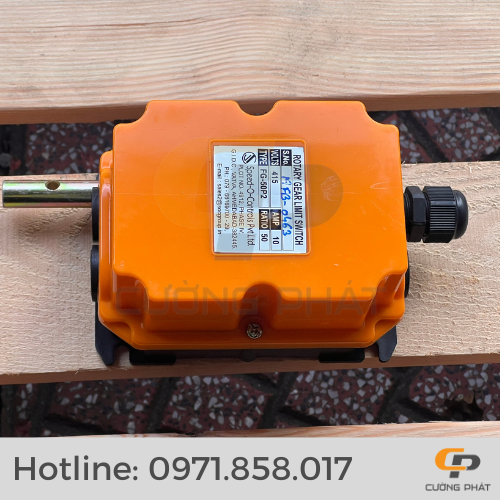

Đặc điểm kỹ thuật tổng quan của công tắc hành trình tang quấn FG-50 P2

Công tắc hành trình tang quấn FG-50 P2 sở hữu nhiều đặc điểm kỹ thuật quan trọng, đảm bảo hoạt động hiệu quả trong môi trường công nghiệp:

Mục	Chi tiết kỹ thuật
Mức bảo vệ	IP-55 (IS/IEC:60529(2001))
Nhiệt độ hoạt động	-25°C đến 70°C
Tốc độ đầu vào tối đa	1200 RPM
Điện áp định mức	Lên đến 600V AC
Dòng thử nghiệm nhiệt	10A
Tuổi thọ	1 triệu lần vận hành
Lối vào cáp	Kép (Twin), ống dẫn 3/4’’ BS
Lắp đặt	Có thể lắp đặt ở bất kỳ vị trí nào

Công dụng của công tắc hành trình tang quấn FG-50 P2

Mẫu công tắc hành trình này được lựa chọn trong các ứng dụng yêu cầu kiểm soát hành trình ở dải trung bình nhờ tỷ số truyền 1:50.

• Giới hạn hành trình (End-of-travel Limit): Sử dụng 2 tiếp điểm NC để tự động ngắt nguồn điện khi cơ cấu quay đạt đến giới hạn cuối.
• Kiểm soát số vòng quay: Với tỷ số 1:50, trục đầu vào cần quay 50 vòng thì trục cam mới quay 1 vòng, mang lại độ chính xác cao trong việc đếm và kiểm soát vị trí.
• Phạm vi kiểm soát: Với 46.5 vòng quay hữu ích, FG-50 P2 lý tưởng cho các tời nâng/cẩu trục có hành trình trung bình, cung cấp độ phân giải chuyển động tốt.

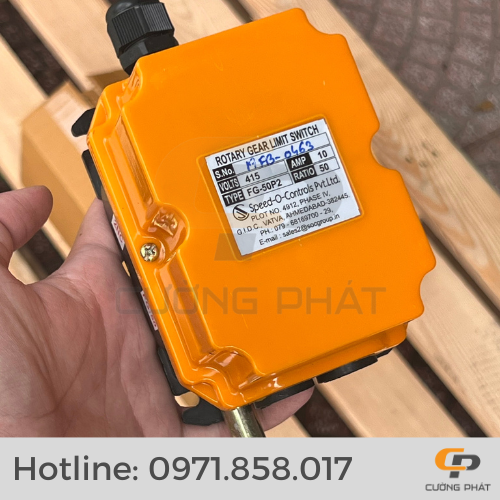

Ưu điểm của công tắc hành trình tang quấn FG-50 P2

• Độ chính xác và tùy biến cao: Tỷ số truyền 1:50 mang lại sự cân bằng giữa hành trình và độ chính xác, cho phép thiết lập điểm chuyển mạch với độ chính xác cao nhờ các cam điều chỉnh được.
• Kiểm soát hành trình trung bình tối ưu: Tốc độ quay 46.5 phù hợp hoàn hảo với các thiết bị nâng hạ công nghiệp phổ biến, giúp kiểm soát hành trình một cách hiệu quả và an toàn.
• Vật liệu bền bỉ: Thân GFN và nắp chống va đập cùng cấp bảo vệ IP-55 đảm bảo thiết bị có thể hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

Ứng dụng đa dạng của công tắc hành trình tang quấn FG-50 P2

Công tắc hành trình Speed-O-Controls được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ tin cậy và kiểm soát chính xác nhờ tỷ số truyền 1:50 và tốc độ quay 46.5:

• Cần cẩu và cầu trục (Cranes and Hoists): Đây là ứng dụng phổ biến nhất. Mẫu công tắc hành trình này được dùng để giới hạn hành trình móc cẩu (nâng/hạ) và hành trình di chuyển của xe con trên dầm chính.
• Tời nâng và tời cuốn (Winches): Kiểm soát chính xác số vòng cuốn của cáp hoặc xích, đảm bảo không xảy ra hiện tượng quá hành trình (over-travel) gây đứt cáp hoặc hư hỏng cơ cấu.
• Thiết bị đảo chiều tốc độ trung bình: Áp dụng trong các cơ cấu truyền động đảo chiều khác như máy cán (Rolling Mills) hoặc các cổng công nghiệp lớn yêu cầu chuyển động có kiểm soát và dải hành trình vừa phải.

• Hệ thống phân phối tự động: Được sử dụng để kiểm soát vị trí chính xác của băng tải hoặc các bộ phận cấp liệu có chuyển động quay.

Tóm lại, Công tắc hành trình tang quấn FG-50 P2 với tỷ số truyền 1:50 là một giải pháp cơ điện lý tưởng, kết hợp giữa độ chính xác của cơ cấu trục vít và độ bền của vật liệu công nghiệp, đảm bảo sự an toàn và hiệu suất tối đa cho các thiết bị nâng hạ và truyền động đảo chiều.

Hãy liên hệ với chúng tôi ngay hôm nay để biết thêm chi tiết và đảm bảo rằng bạn sử dụng sản phẩm tốt nhất cho dự án của mình.
