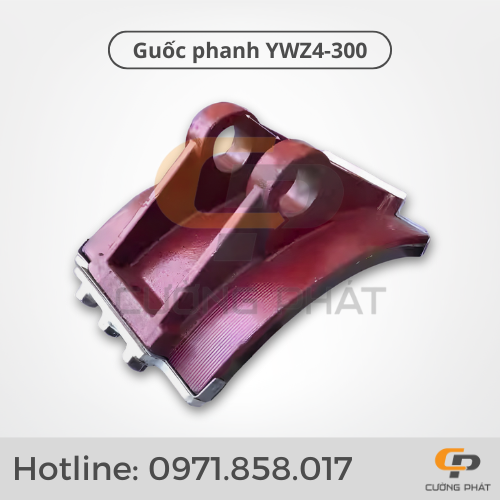

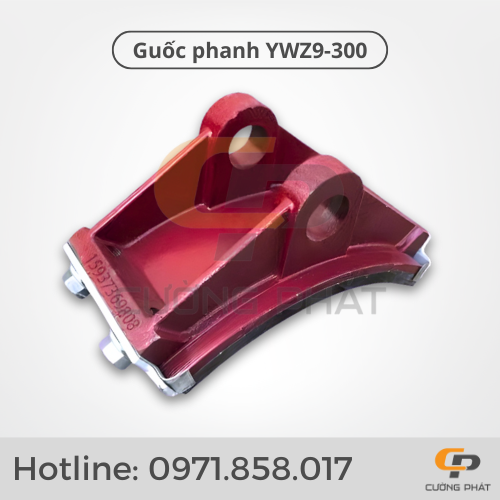

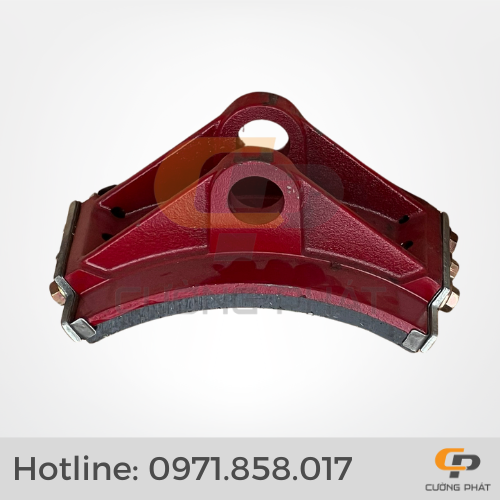

Guốc phanh thuỷ lực YWZ

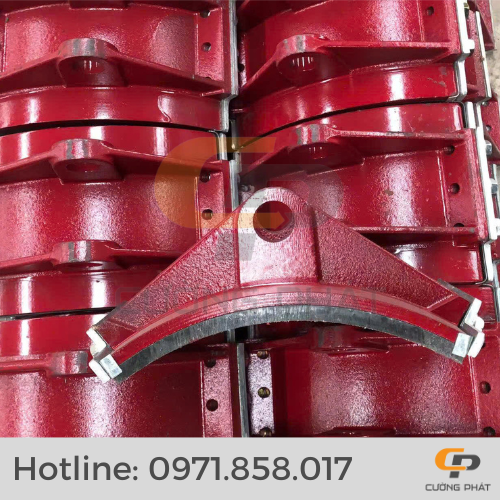

Guốc phanh thuỷ lực YWZ là cụm má phanh và khung đỡ của hệ thống phanh tang trống điện thủy lực công nghiệp, phổ biến với các mã hiệu như YWZ, YWZ4, YWZ9, YWZ13. Đây là loại phanh hoạt động theo cơ chế thường đóng (Fail-Safe), nghĩa là phanh luôn ở trạng thái kẹp chặt (phanh) khi không có điện.

Guốc phanh thuỷ lực YWZ là một trong các bộ phận quan trọng của cơ cấu phanh thuỷ lực, tiếp xúc với tang phanh để tạo mô-men hãm.

Đặc điểm và cấu tạo của guốc phanh thuỷ lực YWZ

Sự bền bỉ và hiệu suất của guốc phanh thuỷ lực YWZ đến từ cấu tạo được thiết kế để chịu tải trọng và nhiệt độ cao. Guốc phanh thuỷ lực tang trống được chia thành hai bộ phận chính:

1. Khung guốc phanh (Brake Shoe Frame)

• Vật liệu: Thường được chế tạo từ gang đúc hoặc thép đúc chịu lực cao.
• Đặc tính: Gang đúc mang lại độ bền cơ học ấn tượng, khả năng chịu nén vượt trội và đặc biệt là khả năng hấp thụ rung động tốt. Điều này giúp giảm thiểu độ mài mòn và biến dạng của toàn bộ cơ cấu dưới lực kẹp lớn. Khung guốc là nơi truyền toàn bộ lực từ tay đòn và lò xo nén đến má phanh.

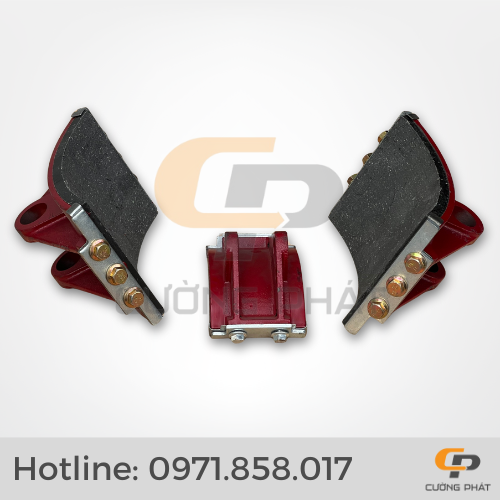

2. Má phanh (Brake Lining)

Má phanh thuỷ lực cầu trục là thành phần ma sát trực tiếp chịu trách nhiệm cho việc dừng chuyển động.

• Vật liệu: Theo tiêu chuẩn cũ, má phanh có thể sử dụng vật liệu chứa Amiăng. Tuy nhiên, các dòng guốc phanh thuỷ lực YWZ hiện đại và chất lượng cao đã chuyển sang sử dụng vật liệu phi-amiăng (NAO). Các vật liệu này có thể là hỗn hợp của sợi thủy tinh, sợi carbon, hợp chất gốm hoặc kim loại tổng hợp.
• Đặc tính: Má phanh thuỷ lực cầu trục phải đảm bảo hệ số ma sát cao và ổn định trong một dải nhiệt độ làm việc rộng. Đồng thời, vật liệu này cần có độ bền mòn và khả năng chịu nhiệt vượt trội để chống lại hiện tượng “phanh bị trượt” (Brake Fading) do quá nhiệt trong quá trình làm việc liên tục.
• Liên kết: Má phanh được cố định chắc chắn vào khung guốc bằng các phương pháp liên kết cơ khí như đinh tán hoặc bu-lông/đai ốc chịu lực cao.

Công dụng và nguyên lý hoạt động của guốc phanh thuỷ lực YWZ

Guốc phanh thuỷ lực YWZ đóng vai trò kép trong hệ thống: tạo lực hãm và giữ tải.

Công dụng chính

• Tạo mô-men phanh: Là bề mặt ma sát cốt lõi, chuyển động năng của tải trọng thành nhiệt năng, giúp giảm tốc và dừng trục quay một cách an toàn.
• Đảm bảo giữ tải: Giữ trục quay ở vị trí cố định khi thiết bị dừng, đặc biệt quan trọng đối với cơ cấu nâng hạ để tránh trôi tải.
• Phanh khẩn cấp: Nhờ cơ chế thường đóng, guốc phanh thuỷ lực YWZ lập tức kẹp chặt tang phanh khi mất điện hoặc có sự cố, đảm bảo an toàn tuyệt đối cho người và thiết bị.

Nguyên lý hoạt động của guốc phanh

• Trạng thái phanh (mất điện): Guốc phanh thuỷ lực tang trống YWZ được kéo ép chặt vào tang phanh bởi lực căng cực lớn của lò xo nén. Đây là trạng thái an toàn, đảm bảo phanh luôn hoạt động.
• Trạng thái nhả phanh (có điện): Khi cấp điện, Bộ Đẩy ED (bầu phanh thủy lực) tạo ra áp suất dầu để đẩy cần piston. Lực thủy lực này thắng được lực lò xo, làm hai tay đòn mở rộng, kéo guốc phanh tách khỏi tang phanh, cho phép trục quay.

Nguyên lý hoạt động dựa trên lực lò xo này giúp hệ thống phanh YWZ trở thành giải pháp “Fail-Safe” đáng tin cậy.

Ưu điểm của guốc phanh thuỷ lực YWZ

Hệ thống sử dụng guốc phanh thuỷ lực YWZ mang lại nhiều lợi thế vượt trội so với các loại phanh khác trong công nghiệp:

• Mô-men phanh cực đại: Thiết kế guốc kẹp đôi cho diện tích tiếp xúc lớn, giúp tạo ra lực ma sát và mô-men phanh rất mạnh, phù hợp với các tải trọng lớn (từ vài tấn đến hàng trăm tấn).
• Độ an toàn tuyệt đối (Fail-Safe): Đây là ưu điểm lớn nhất. Phanh hoạt động nhờ lực cơ khí (lò xo), đảm bảo thiết bị sẽ dừng ngay lập tức ngay cả khi xảy ra lỗi điện, giúp phòng tránh tai nạn thảm khốc.
• Bảo trì dễ dàng: Việc thay thế má phanh rất đơn giản. Kỹ thuật viên chỉ cần tháo các bu-lông/đai ốc cố định má phanh trên khung guốc mà không cần tháo rời toàn bộ cơ cấu phanh phức tạp.
• Hoạt động ôn định, ít phát nhiệt: Nhờ khả năng tản nhiệt tốt của khung guốc bằng gang đúc và diện tích tiếp xúc lớn, phanh hoạt động ổn định và ít bị giảm hiệu suất (fading) trong điều kiện làm việc khắc nghiệt.

Ứng dụng của guốc phanh thuỷ lực YWZ

Sự kết hợp giữa hiệu suất cao, độ bền và tính an toàn tuyệt đối đã giúp guốc phanh thuỷ lực YWZ trở thành tiêu chuẩn cho nhiều ngành công nghiệp:

• Ngành cầu trục & thiết bị nâng hạ: Là phanh chính cho cơ cấu nâng hạ (Hoisting) của cầu trục, cổng trục, và cẩu tháp, nơi cần khả năng giữ tải cực kỳ tin cậy.
• Vận chuyển vật liệu: Dùng cho các băng tải công suất lớn, đặc biệt là băng tải dốc, đảm bảo băng tải không trôi ngược khi dừng.
• Công nghiệp khai thác mỏ: Sử dụng trong các hệ thống tời và máy kéo tải nặng.
• Nhà máy thép và sản xuất nặng: Dùng trong các máy cán, máy dập, yêu cầu phanh dừng tức thời và chính xác.

Guốc phanh thuỷ lực YWZ là một thành phần không thể thiếu, đóng vai trò sống còn trong việc đảm bảo an toàn vận hành và tuổi thọ của thiết bị công nghiệp nặng. Việc lựa chọn guốc phanh chất lượng, vật liệu má phanh phù hợp và thực hiện bảo trì định kỳ là chìa khóa để duy trì hiệu suất làm việc tối ưu và an toàn tuyệt đối.
