Cách chọn thiết bị thủy lực cho nhà máy: 8 thông số cần biết

Cách chọn thiết bị thủy lực cho nhà máy không nên chỉ dựa vào công suất hoặc áp suất tối đa ghi trên catalogue. Để thiết bị hoạt động ổn định, cần đối chiếu đồng thời áp suất, lưu lượng, công suất, tải trọng, tốc độ, nhiệt độ dầu, môi trường làm việc và khả năng tương thích với hệ thống hiện có.

Đặc biệt với các hệ thống phục vụ sản xuất, sửa chữa và bảo trì công nghiệp, lựa chọn sai thiết bị có thể dẫn đến giảm hiệu suất, tăng nhiệt độ dầu, hao mòn linh kiện hoặc phát sinh chi phí thay thế.

Bài viết dưới đây hướng dẫn cách chọn thiết bị thủy lực cho nhà máy dựa trên 8 thông số quan trọng và quy trình kiểm tra thực tế.

Thiết bị thủy lực là gì?

Thiết bị thủy lực là nhóm thiết bị sử dụng dầu thủy lực để truyền và biến đổi năng lượng thành lực hoặc chuyển động. Tùy theo hệ thống, thiết bị có thể bao gồm bơm, van, xi lanh, bộ nguồn, thiết bị đo, cơ cấu chấp hành và nhiều thiết bị phụ trợ khác.

Tại các nhà máy và xưởng cơ khí, thiết bị thủy lực thường được sử dụng trong các hệ thống nâng, ép, kẹp, kéo, định vị, truyền động và sửa chữa máy công trình.

Bạn có thể tham khảo thêm danh mục thiết bị thủy lực của Cường Phát MTC để xem các nhóm sản phẩm đang được cung cấp.

8 thông số cần biết khi chọn thiết bị thủy lực

1. Áp suất làm việc

Áp suất là một trong những thông số quan trọng nhất khi lựa chọn thiết bị thủy lực.

Trước tiên cần xác định:

• Áp suất làm việc thường xuyên của hệ thống.
• Áp suất tối đa có thể phát sinh.
• Áp suất yêu cầu tại cơ cấu chấp hành.
• Giới hạn áp suất của từng thiết bị.
• Mức áp suất khi hệ thống hoạt động ở tải lớn.

Không nên chọn thiết bị chỉ dựa vào áp suất tối đa. Thiết bị cần có dải làm việc phù hợp với áp suất thực tế của hệ thống.

Nếu áp suất làm việc thực tế thường xuyên ở gần giới hạn của thiết bị, cần xem xét lại lựa chọn để đảm bảo độ ổn định và tuổi thọ.

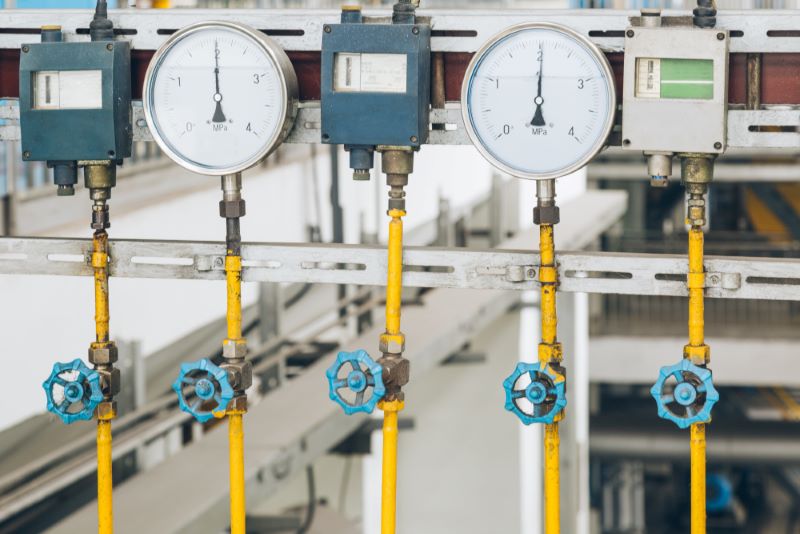

2. Lưu lượng dầu

Lưu lượng quyết định tốc độ đáp ứng của nhiều cơ cấu trong hệ thống thủy lực.

Khi lựa chọn thiết bị, cần xác định:

• Lưu lượng yêu cầu.
• Lưu lượng danh định.
• Lưu lượng lớn nhất.
• Lưu lượng ở từng chế độ vận hành.
• Khả năng đáp ứng của đường ống và van.

Ví dụ, một thiết bị có áp suất phù hợp nhưng lưu lượng không đáp ứng được yêu cầu thì hệ thống vẫn có thể hoạt động không đúng tốc độ thiết kế.

Do đó, áp suất và lưu lượng cần được xem xét cùng nhau, thay vì lựa chọn từng thông số riêng biệt.

3. Công suất và nguồn động lực

Đối với thiết bị sử dụng bơm điện hoặc động cơ, cần kiểm tra công suất và nguồn điện thực tế tại nhà máy.

Một số thông tin cần xác định:

• Công suất motor.
• Điện áp sử dụng.
• Tần số.
• Công suất yêu cầu của bơm.
• Chế độ vận hành liên tục hay gián đoạn.
• Khả năng đáp ứng của nguồn điện.

Nếu công suất động cơ không phù hợp với yêu cầu của hệ thống, thiết bị có thể không đạt được hiệu suất mong muốn hoặc gây quá tải trong quá trình vận hành.

4. Tải trọng và lực

Đối với các ứng dụng ép, nâng, kẹp hoặc tháo lắp chi tiết, lực yêu cầu là thông số cần được xác định trước khi chọn thiết bị.

Cần trả lời các câu hỏi:

• Thiết bị cần tạo lực bao nhiêu?
• Tải làm việc thường xuyên là bao nhiêu?
• Tải lớn nhất là bao nhiêu?
• Lực tác động theo phương nào?
• Thiết bị hoạt động liên tục hay theo chu kỳ?

Ví dụ, với các thiết bị như máy ép xích, không nên chỉ nhìn vào trọng lượng của máy công trình để chọn lực ép. Cần kiểm tra model máy, kích thước chốt, phạm vi làm việc và lực ép cần thiết.

Một số dòng máy ép xích thủy lực hiện có các mức lực 80, 100, 120, 150, 200 và 300 tấn tùy model. Vì vậy, lựa chọn đúng phải dựa trên điều kiện làm việc thực tế thay vì chỉ chọn máy có lực lớn nhất. citeturn1search0

5. Tốc độ chuyển động

Tốc độ của xi lanh hoặc cơ cấu chấp hành có liên quan trực tiếp đến lưu lượng dầu.

Cùng một mức áp suất, nhưng nếu yêu cầu tốc độ khác nhau thì lưu lượng cần thiết cũng khác nhau.

Khi lựa chọn thiết bị cần xác định:

• Tốc độ tiến.
• Tốc độ lùi.
• Thời gian hoàn thành một chu kỳ.
• Tần suất vận hành.
• Khả năng điều chỉnh tốc độ.

Đối với dây chuyền sản xuất, tốc độ không phù hợp có thể ảnh hưởng đến toàn bộ chu kỳ làm việc của máy.

6. Nhiệt độ dầu và khả năng làm mát

Nhiệt độ dầu là yếu tố thường bị bỏ qua khi lựa chọn thiết bị thủy lực.

Trong quá trình vận hành, tổn thất năng lượng, ma sát và tải làm việc có thể tạo ra nhiệt. Nếu lượng nhiệt sinh ra lớn hơn khả năng tản nhiệt của hệ thống, nhiệt độ dầu sẽ tăng.

Khi đó cần xem xét:

• Nhiệt độ dầu khi vận hành bình thường.
• Nhiệt độ dầu lớn nhất.
• Nhiệt độ môi trường.
• Khả năng tản nhiệt của bồn dầu.
• Có cần sử dụng thiết bị làm mát hay không.

Đối với hệ thống có tải lớn hoặc vận hành liên tục, cần đặc biệt quan tâm đến giải pháp làm mát dầu.

Cường Phát MTC hiện có danh mục két làm mát dầu với các sản phẩm phục vụ hệ thống dầu bôi trơn và trao đổi nhiệt. citeturn1search1

Nếu cần tìm hiểu sâu hơn về nguyên lý, cấu tạo và vai trò của thiết bị, có thể tham khảo bài két làm mát dầu thủy lực là gì.

7. Môi trường làm việc

Môi trường vận hành ảnh hưởng trực tiếp đến độ bền và khả năng lựa chọn thiết bị.

Cần xem xét:

• Nhiệt độ môi trường.
• Độ ẩm.
• Bụi.
• Nước hoặc hơi ẩm.
• Hóa chất.
• Rung động.
• Không gian lắp đặt.
• Điều kiện làm việc trong nhà hoặc ngoài trời.

Ví dụ, thiết bị sử dụng trong xưởng cơ khí nhiều bụi có yêu cầu khác với thiết bị đặt trong phòng máy sạch hoặc hệ thống ngoài trời.

Vì vậy, khi đặt hàng nên cung cấp thông tin về môi trường làm việc cùng với thông số kỹ thuật của hệ thống.

8. Kích thước, kết nối và khả năng tương thích

Một thiết bị có thông số kỹ thuật phù hợp nhưng không tương thích với hệ thống hiện có vẫn có thể không sử dụng được.

Trước khi lựa chọn cần kiểm tra:

• Kích thước tổng thể.
• Vị trí lắp đặt.
• Kiểu kết nối.
• Kích thước đường ống.
• Ren kết nối.
• Điện áp.
• Không gian bảo trì.
• Vị trí các đầu vào và đầu ra.

Đối với thiết bị thay thế, nên đối chiếu trực tiếp với thiết bị cũ hoặc bản vẽ kỹ thuật.

Đặc biệt với các thiết bị trao đổi nhiệt và két làm mát dầu, vị trí đầu nối, kích thước lắp đặt và điều kiện vận hành cần được kiểm tra trước khi đặt hàng.

Bảng tổng hợp 8 thông số cần kiểm tra

Thông số	Cần xác định	Mục đích
Áp suất	Áp suất làm việc và tối đa	Đảm bảo thiết bị chịu được điều kiện vận hành
Lưu lượng	Lưu lượng yêu cầu	Đảm bảo tốc độ và khả năng đáp ứng
Công suất	Công suất motor/bơm	Đảm bảo nguồn động lực phù hợp
Tải trọng	Lực làm việc	Xác định khả năng tạo lực
Tốc độ	Tốc độ tiến/lùi, chu kỳ	Đảm bảo năng suất
Nhiệt độ	Nhiệt độ dầu và môi trường	Kiểm soát nhiệt và tuổi thọ
Môi trường	Bụi, nước, nhiệt, hóa chất	Chọn thiết bị phù hợp điều kiện thực tế
Kích thước & kết nối	Kích thước, ren, đường ống	Đảm bảo khả năng lắp đặt và thay thế

Không nên chọn thiết bị thủy lực chỉ dựa vào một thông số

Một trong những sai lầm phổ biến khi mua thiết bị thủy lực là chỉ tập trung vào một thông số.

Ví dụ:

• Chỉ nhìn vào áp suất.
• Chỉ nhìn vào lực ép.
• Chỉ nhìn vào công suất.
• Chỉ chọn thiết bị có công suất lớn nhất.
• Chỉ dựa vào model máy cũ mà không kiểm tra điều kiện vận hành hiện tại.

Thực tế, các thông số có mối quan hệ với nhau.

Một thiết bị có áp suất cao nhưng lưu lượng không phù hợp vẫn có thể không đáp ứng yêu cầu. Tương tự, thiết bị có lực ép lớn nhưng kích thước hoặc kết nối không phù hợp cũng không thể lắp đặt hiệu quả.

Do đó, cách tiếp cận phù hợp là xác định toàn bộ điều kiện làm việc trước, sau đó mới lựa chọn model.

Khi nào nên thay thiết bị thủy lực?

Không phải lúc nào thiết bị hoạt động kém cũng đồng nghĩa phải thay toàn bộ hệ thống. Tuy nhiên, một số dấu hiệu cho thấy cần kiểm tra hoặc thay thế thiết bị:

• Áp suất không đạt yêu cầu.
• Lưu lượng giảm rõ rệt.
• Thiết bị hoạt động chậm hơn bình thường.
• Dầu thủy lực nóng bất thường.
• Xuất hiện rò rỉ dầu.
• Tiếng ồn hoặc rung động tăng.
• Thiết bị thường xuyên phải dừng để sửa chữa.
• Linh kiện thay thế không còn phù hợp.
• Thiết bị đã quá cũ và không còn đáp ứng yêu cầu vận hành.

Trước khi quyết định thay mới, nên kiểm tra toàn bộ hệ thống để xác định nguyên nhân nằm ở bơm, van, xi lanh, đường ống, dầu hoặc thiết bị phụ trợ.

Quy trình 6 bước chọn thiết bị thủy lực cho nhà máy

Bước 1: Xác định ứng dụng

Trước tiên cần xác định thiết bị được dùng để:

• Ép.
• Nâng.
• Kẹp.
• Kéo.
• Định vị.
• Truyền động.
• Tháo lắp.
• Phục vụ bảo trì.

Bước 2: Xác định tải và lực cần thiết

Tính toán tải trọng hoặc lực yêu cầu trong điều kiện làm việc thực tế.

Không nên chọn thiết bị chỉ dựa vào tải danh nghĩa nếu hệ thống có tải biến đổi.

Bước 3: Xác định áp suất và lưu lượng

Đây là hai thông số quan trọng để xác định khả năng đáp ứng của hệ thống.

Bước 4: Kiểm tra nguồn động lực

Xác định công suất motor, điện áp, nguồn điện và điều kiện vận hành.

Bước 5: Kiểm tra nhiệt độ và môi trường

Nếu thiết bị làm việc liên tục hoặc tải cao, cần xem xét khả năng phát sinh nhiệt và giải pháp làm mát.

Đối với các hệ thống sử dụng dầu tuần hoàn, việc kiểm soát nhiệt có thể liên quan trực tiếp đến két làm mát dầu.

Bước 6: Đối chiếu kích thước và kết nối

Cuối cùng, kiểm tra kích thước, vị trí lắp đặt, đầu nối và khả năng tương thích với hệ thống hiện có.

Ví dụ: chọn thiết bị thủy lực cho máy ép

Giả sử một xưởng cần thiết bị phục vụ công việc ép và tháo lắp chi tiết máy công trình.

Không nên bắt đầu bằng câu hỏi:

“Nên mua máy ép bao nhiêu tấn?”

Thay vào đó, cần xác định:

1. Model máy công trình.
2. Chi tiết cần tháo hoặc ép.
3. Đường kính hoặc kích thước chi tiết.
4. Lực ép dự kiến.
5. Không gian thao tác.
6. Tần suất sử dụng.
7. Có cần di chuyển thiết bị hay không.
8. Nguồn điện tại nơi sử dụng.

Ví dụ với máy ép xích MITNIK MMP80C–MMP200C, sản phẩm có các cấu hình lực ép 80T, 100T, 150T và 200T, đường kính chốt công bố 32–65 mm và thiết kế C Type di động. Khi lựa chọn cần đối chiếu model máy công trình, kích thước chốt và yêu cầu thực tế thay vì chỉ chọn mức lực lớn nhất. citeturn1search2

Cần cung cấp những thông tin gì khi yêu cầu tư vấn?

Nếu chưa xác định được model thiết bị thủy lực phù hợp, khách hàng nên chuẩn bị càng nhiều thông tin càng tốt:

• Tên thiết bị hoặc hệ thống.
• Mục đích sử dụng.
• Áp suất làm việc.
• Lưu lượng yêu cầu.
• Tải trọng hoặc lực cần thiết.
• Tốc độ làm việc.
• Nhiệt độ dầu.
• Nguồn điện.
• Kích thước lắp đặt.
• Hình ảnh thiết bị hiện tại.
• Catalogue hoặc bản vẽ nếu có.
• Model thiết bị cũ.

Với các thiết bị thay thế, hình ảnh thực tế + model + thông số trên tem máy thường là những thông tin hữu ích để đối chiếu cấu hình.

Cường Phát MTC hỗ trợ lựa chọn thiết bị thủy lực

Cường Phát MTC cung cấp nhiều nhóm thiết bị phục vụ nhà máy, xưởng cơ khí, sửa chữa và bảo trì công nghiệp, trong đó có thiết bị thủy lực, máy ép xích và két làm mát dầu. citeturn0search0turn1search0turn1search1

Khi cần lựa chọn thiết bị, khách hàng nên cung cấp trước các thông tin như:

• Model máy hoặc hệ thống.
• Thông số kỹ thuật hiện tại.
• Hình ảnh thiết bị.
• Yêu cầu về tải, lực, áp suất hoặc lưu lượng.
• Điều kiện làm việc.
• Nhu cầu thay thế hay lắp đặt mới.

Từ các thông tin này, có thể đối chiếu model, cấu hình và khả năng tương thích trước khi lựa chọn.

Kết luận

Cách chọn thiết bị thủy lực cho nhà máy cần dựa trên tổng thể điều kiện vận hành thay vì chỉ nhìn vào một thông số riêng lẻ.

8 thông số quan trọng cần kiểm tra gồm:

1. Áp suất.
2. Lưu lượng.
3. Công suất.
4. Tải trọng và lực.
5. Tốc độ.
6. Nhiệt độ.
7. Môi trường làm việc.
8. Kích thước và kết nối.

Nếu xác định đúng các thông số ngay từ đầu, doanh nghiệp có thể hạn chế tình trạng chọn sai model, giảm thời gian điều chỉnh khi lắp đặt và chủ động hơn trong quá trình vận hành, bảo trì.
