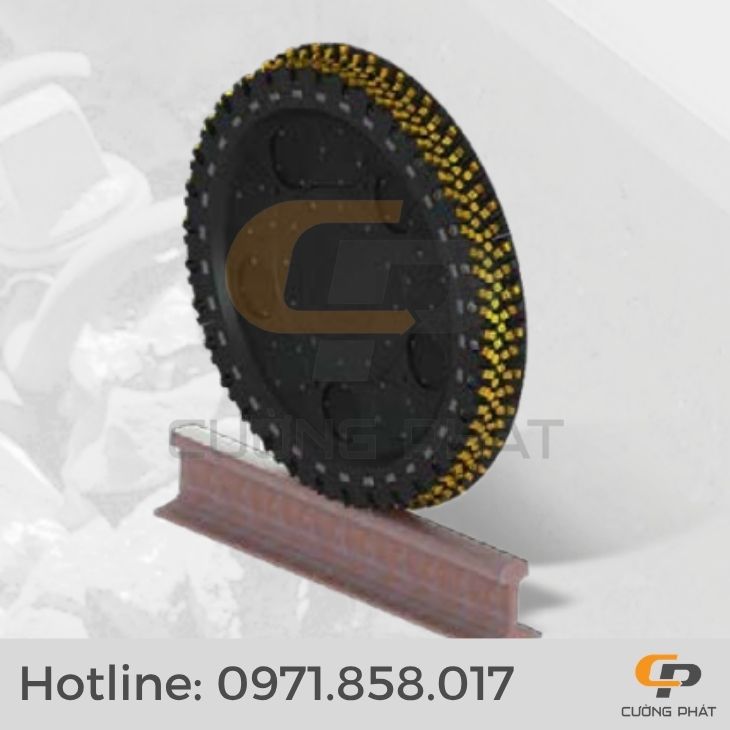

Dao phay ray động Ø900 mm – Dynamic Rail Milling Cutter

Dao phay ray động Ø900 mm (Dynamic Rail Milling Cutter) của Dormer Pramet là dụng cụ phay chuyên dụng dành cho gia công biên dạng ray đường sắt. Theo catalogue Railway 2022, phiên bản này có 34 cụm gá mảnh dao, mỗi cụm được cố định bằng một vít và chứa 11 mảnh dao phay thay thế. Cấu hình được thiết kế cho biên dạng ray 60 TBT và có thể được xem xét cho các biên dạng khác theo yêu cầu.

Thông tin sản phẩm Dao phay ray động Ø900 mm

Thông số	Chi tiết
Tên sản phẩm	Dynamic Rail Milling Cutter
Tên tiếng Việt	Dao phay ray động
Đường kính dao	Ø900 mm
Số cụm gá mảnh dao	34 cụm
Cách cố định mỗi cụm	1 vít
Số mảnh dao mỗi cụm	11 mảnh
Tổng số mảnh dao theo cấu hình	374 mảnh
Biên dạng ray được nêu	60 TBT
Biên dạng khác	Có thể xem xét theo yêu cầu

Thông tin được tổng hợp từ catalogue Dormer Pramet Railway 2022. Mã đặt hàng, cấu hình cung cấp và khả năng tương thích với máy cụ thể cần được xác nhận trước khi đặt hàng.

Đặc điểm của dao phay ray động Ø900 mm

Cấu hình 34 cụm gá mảnh dao

Dao phay ray động Ø900 mm sử dụng 34 cụm gá mảnh dao. Mỗi cụm được cố định bằng một vít và bố trí 11 mảnh dao phay thay thế, tương đương tổng cộng 374 mảnh dao theo cấu hình đầy đủ.

Số lượng cụm gá và mảnh dao là đặc điểm đáng chú ý khi kiểm tra cấu hình dụng cụ, chuẩn bị vật tư thay thế và lập kế hoạch bảo trì. Tuy nhiên, số lượng mảnh dao không tự nó xác định năng suất gia công, tốc độ cắt hay tuổi thọ dụng cụ; các thông số đó cần được đánh giá theo điều kiện vận hành và hướng dẫn của nhà sản xuất.

Khi thay thế cụm gá hoặc mảnh dao, cần sử dụng đúng chi tiết tương thích với thiết kế của dao. Không nên lựa chọn linh kiện chỉ dựa trên hình dạng bên ngoài hoặc kích thước gần tương đương.

Thiết kế dành cho biên dạng ray 60 TBT

Catalogue Dormer Pramet liệt kê biên dạng ray 60 TBT cho phiên bản dao phay Ø900 mm. Các biên dạng khác có thể được xem xét theo yêu cầu.

Trước khi lựa chọn, cần xác nhận ký hiệu biên dạng ray trên bản vẽ hoặc tài liệu kỹ thuật của ứng dụng thực tế. Việc đối chiếu chính xác giúp tránh nhầm lẫn giữa các cấu hình dao phay ray có đường kính khác nhau hoặc được thiết kế cho những biên dạng khác nhau.

Cụm gá được cố định bằng một vít

Khác với phiên bản Ø290 mm được mô tả với ba vít cố định mỗi cụm gá, phiên bản Ø900 mm sử dụng một vít cho mỗi cụm gá theo catalogue. Đây là khác biệt cấu tạo cần lưu ý khi nhận diện sản phẩm và đối chiếu phụ tùng.

Việc tháo lắp và siết chặt vít cần tuân theo quy trình, dụng cụ và yêu cầu kỹ thuật của nhà sản xuất. Không nên tự suy ra mô-men siết hoặc quy trình lắp đặt nếu chưa có tài liệu hướng dẫn tương ứng.

Ứng dụng của dao phay ray động Ø900 mm

Sản phẩm được thiết kế cho ứng dụng gia công biên dạng ray đường sắt bằng hệ thống phay ray chuyên dụng. Catalogue nêu biên dạng 60 TBT và cho biết có thể xem xét các biên dạng khác theo yêu cầu.

Việc lựa chọn dao Ø900 mm cần dựa trên biên dạng ray cần gia công, cấu hình dụng cụ và khả năng tương thích với máy. Không nên chọn dao chỉ theo đường kính hoặc mặc định sản phẩm phù hợp với mọi máy phay ray.

Các thông số như tốc độ cắt, lượng chạy dao, chiều sâu cắt, vật liệu gia công và tuổi thọ mảnh dao cần được xác nhận theo tài liệu kỹ thuật của nhà sản xuất hoặc điều kiện gia công cụ thể.

Lưu ý khi lựa chọn dao phay ray Ø900 mm

Trước khi đặt hàng, nên kiểm tra các thông tin sau:

• Biên dạng ray: xác nhận yêu cầu gia công có phù hợp với 60 TBT hay cần cấu hình khác.
• Cấu hình cụm gá: kiểm tra đúng thiết kế gồm 34 cụm gá và phương thức cố định theo tài liệu sản phẩm.
• Mảnh dao thay thế: xác nhận mã mảnh dao và khả năng tương thích với vị trí lắp.
• Máy gia công: cung cấp model máy và yêu cầu lắp đặt để xác nhận khả năng sử dụng.
• Mã sản phẩm: yêu cầu xác nhận mã đặt hàng và cấu hình cung cấp trước khi mua.

Liên hệ Cường Phát MTC

Đối với nhu cầu tìm hiểu dao phay ray động Ø900 mm, doanh nghiệp nên chuẩn bị thông tin về biên dạng ray, máy gia công và yêu cầu kỹ thuật liên quan. Đây là cơ sở để đối chiếu cấu hình sản phẩm và các chi tiết thay thế cần thiết.
