Két làm mát dầu ổ hướng trên và ổ hướng dưới khác nhau thế nào?

Trong các tổ máy thủy điện sử dụng máy phát trục đứng, hệ thống có thể được bố trí ổ hướng trên (upper guide bearing) và ổ hướng dưới (lower guide bearing) tùy theo thiết kế của tổ máy. Các ổ hướng có nhiệm vụ dẫn hướng cho trục quay, đồng thời dầu bôi trơn tại ổ cần được kiểm soát nhiệt độ trong quá trình vận hành.

Két làm mát dầu được sử dụng để lấy nhiệt từ dầu bôi trơn và truyền sang môi chất làm mát. Tuy nhiên, két làm mát dầu ổ hướng trên và két làm mát dầu ổ hướng dưới không nên được xem là hai thiết bị có thể thay thế cho nhau chỉ dựa vào kích thước hoặc tên gọi. Việc lựa chọn phải căn cứ vào cấu hình tổ máy và các thông số kỹ thuật của thiết bị.

Két làm mát dầu ổ hướng là gì?

Két làm mát dầu ổ hướng là thiết bị trao đổi nhiệt được sử dụng trong hệ thống bôi trơn và làm mát ổ hướng của tổ máy.

Trong quá trình làm việc, dầu bôi trơn nhận nhiệt từ ổ hướng. Dầu sau đó được làm mát thông qua bộ trao đổi nhiệt trước khi tiếp tục tham gia chu trình bôi trơn.

Tùy thiết kế, bộ làm mát dầu có thể được bố trí bên trong bể dầu hoặc sử dụng bộ trao đổi nhiệt bên ngoài cùng hệ thống tuần hoàn dầu.

Về nguyên lý, quá trình làm mát có thể hiểu đơn giản như sau:

Dầu nóng → két làm mát → truyền nhiệt sang môi chất làm mát → dầu được hạ nhiệt → quay lại hệ thống bôi trơn.

Két làm mát dầu sử dụng trong các hệ thống này thường thuộc nhóm bộ trao đổi nhiệt dạng ống, trong đó dầu và môi chất làm mát trao đổi nhiệt thông qua thành ống mà không trộn trực tiếp với nhau.

Xem thêm: Bộ trao đổi nhiệt dạng ống

Két làm mát dầu ổ hướng trên và ổ hướng dưới khác nhau ở đâu?

Điểm khác biệt cơ bản nằm ở vị trí ổ hướng mà thiết bị phục vụ và yêu cầu thiết kế của hệ thống tương ứng.

Két làm mát dầu ổ hướng trên phục vụ hệ thống dầu của ổ hướng phía trên, trong khi két làm mát dầu ổ hướng dưới phục vụ hệ thống dầu của ổ hướng phía dưới.

Tuy cùng thực hiện chức năng làm mát dầu, hai thiết bị có thể được thiết kế với các thông số khác nhau tùy theo từng tổ máy.

Bảng trên cho thấy không nên phân biệt hai loại két chỉ bằng vị trí trên hay dưới. Khi lựa chọn thiết bị thay thế, cần kiểm tra toàn bộ điều kiện làm việc và khả năng lắp đặt thực tế.

Két làm mát dầu ổ hướng trên

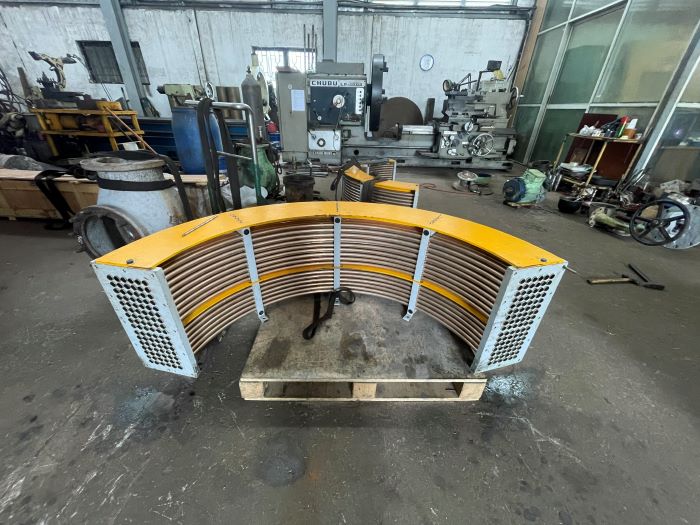

Két làm mát dầu ổ hướng trên được sử dụng cho hệ thống dầu của ổ hướng trên trong tổ máy thủy điện.

Cường Phát MTC hiện cung cấp két làm mát dầu ổ hướng trên DPN175x720-1660. Đây là một model được xác định cho ứng dụng làm mát dầu ổ hướng trên nhà máy thủy điện.

xem Két làm mát dầu ổ hướng trên DPN175x720-1660

Đối với thiết bị thay thế, không nên chỉ dựa vào tên gọi “két làm mát dầu ổ hướng trên”. Model, bản vẽ, kích thước, vị trí kết nối và các yêu cầu vận hành của hệ thống cần được đối chiếu trước khi chế tạo hoặc lựa chọn thiết bị.

Két làm mát dầu ổ hướng dưới

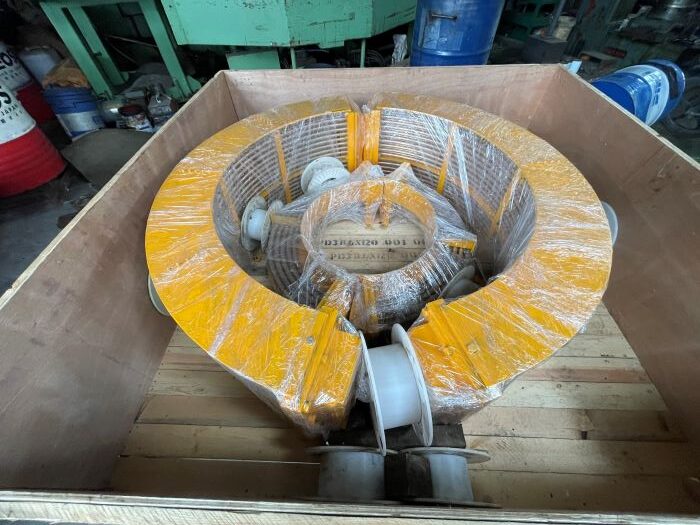

Két làm mát dầu ổ hướng dưới phục vụ hệ thống dầu của ổ hướng dưới.

Một model đang được Cường Phát MTC cung cấp là két làm mát dầu ổ hướng dưới OHD175x720.

xem Két làm mát dầu ổ hướng dưới OHD175x720

Tương tự như két làm mát dầu ổ hướng trên, thiết bị phải được lựa chọn theo cấu hình thực tế của hệ thống. Không nên suy ra thông số kỹ thuật của một model chỉ từ tên hoặc kích thước thể hiện trong mã sản phẩm.

Vì sao không nên dùng két làm mát dầu ổ hướng trên thay cho ổ hướng dưới?

Hai thiết bị đều có chức năng làm mát dầu nhưng chức năng giống nhau không có nghĩa là thông số kỹ thuật và khả năng lắp đặt giống nhau.

Một két làm mát được lựa chọn cho hệ thống cụ thể cần đáp ứng đồng thời yêu cầu về trao đổi nhiệt, dòng chảy của các môi chất và điều kiện lắp đặt.

Kích thước và không gian lắp đặt

Kích thước tổng thể của két phải phù hợp với vị trí lắp đặt trong tổ máy.

Ngay cả khi hai thiết bị có cùng chức năng, sự khác biệt về chiều dài, đường kính, vị trí mặt bích hoặc không gian xung quanh thiết bị cũng có thể khiến chúng không thể lắp thay thế trực tiếp.

Lưu lượng dầu

Lưu lượng dầu qua két là một trong những thông số cần xem xét khi xác định khả năng đáp ứng của bộ làm mát.

Không nên mặc định lưu lượng dầu của ổ hướng trên và ổ hướng dưới giống nhau nếu chưa có dữ liệu của hệ thống.

Điều kiện của môi chất làm mát

Môi chất làm mát, lưu lượng và điều kiện nhiệt độ của môi chất cũng cần được xác định theo thiết kế hệ thống.

Do đó, khi thay thế két cần kiểm tra cả phía dầu và phía môi chất làm mát, thay vì chỉ quan tâm đến kích thước cơ khí của thiết bị.

Diện tích trao đổi nhiệt

Khả năng truyền nhiệt của bộ làm mát phụ thuộc vào thiết kế trao đổi nhiệt và điều kiện vận hành.

Vì vậy, không thể chỉ dựa vào việc “lắp vừa” để kết luận rằng một két có thể thay thế cho két khác.

Kích thước và vị trí đầu nối

Đường dầu và đường môi chất làm mát phải kết nối đúng với hệ thống hiện hữu.

Các thông tin cần kiểm tra có thể bao gồm:

• kích thước đầu nối;
• kiểu kết nối;
• vị trí đầu vào và đầu ra;
• khoảng cách giữa các đầu nối;
• hướng bố trí đường ống.

Các thông số này nên lấy từ bản vẽ hoặc thiết bị thực tế thay vì tự suy đoán.

Khi thay két làm mát dầu ổ hướng cần kiểm tra những gì?

Nếu cần thay thế một két làm mát dầu ổ hướng, thông tin càng đầy đủ thì việc xác định phương án càng chính xác.

Một số thông tin quan trọng gồm:

• Tên thiết bị và vị trí sử dụng.
• Model hoặc mã hiệu của két hiện tại.
• Bản vẽ kỹ thuật nếu có.
• Kích thước tổng thể.
• Kích thước và vị trí các đầu nối.
• Lưu lượng dầu.
• Nhiệt độ dầu vào và ra.
• Môi chất làm mát.
• Lưu lượng môi chất làm mát.
• Nhiệt độ môi chất làm mát.
• Áp suất làm việc theo thiết kế.
• Yêu cầu về vật liệu nếu đã được quy định.
• Hình ảnh thực tế của két cũ và tem/mác thiết bị.

Trong trường hợp không còn bản vẽ, hình ảnh, model, kích thước thực tế và thông tin trên thiết bị cũ có thể là những dữ liệu ban đầu để xác định phương án.

Két làm mát dầu ổ hướng thuộc loại bộ trao đổi nhiệt nào?

Két làm mát dầu ổ hướng là một ứng dụng của thiết bị trao đổi nhiệt.

Trong các hệ thống làm mát dầu công nghiệp và thủy điện, bộ trao đổi nhiệt dạng ống được sử dụng phổ biến. Dầu và môi chất làm mát đi qua các khoang hoặc đường dẫn riêng, truyền nhiệt thông qua thành ngăn cách.

Tuy nhiên, không phải mọi hệ thống đều có cùng cấu tạo hoặc phương thức tuần hoàn. Vì vậy, khi xác định một model cụ thể cần căn cứ vào bản vẽ và thông số của chính thiết bị đó.

Xem thêm: Bộ trao đổi nhiệt

Cường Phát MTC gia công két làm mát dầu ổ hướng

Khi két làm mát đã vận hành lâu năm hoặc cần thay thế một thiết bị không còn được cung cấp theo model cũ, phương án gia công theo bản vẽ hoặc theo thiết bị hiện hữu có thể được xem xét.

Cường Phát MTC nhận gia công các thiết bị trao đổi nhiệt và két làm mát theo bản vẽ, model và thông số kỹ thuật thực tế.

Nếu có nhu cầu thay thế két làm mát dầu ổ hướng trên, ổ hướng dưới hoặc thiết bị trao đổi nhiệt tương tự, khách hàng có thể cung cấp bản vẽ, hình ảnh và thông số hiện có để Cường Phát kiểm tra phương án.

Thiết bị trao đổi nhiệt gia công theo yêu cầu

Câu hỏi thường gặp

Két làm mát dầu ổ hướng trên và ổ hướng dưới có giống nhau không?

Không nên mặc định là giống nhau. Hai loại két phục vụ hai vị trí ổ hướng khác nhau và thông số thiết kế có thể khác tùy theo tổ máy.

Có thể dùng két làm mát dầu ổ hướng trên thay cho ổ hướng dưới không?

Không nên xác định chỉ dựa trên tên gọi hoặc kích thước. Cần kiểm tra khả năng đáp ứng yêu cầu trao đổi nhiệt, điều kiện dòng chảy, kết nối và không gian lắp đặt của hệ thống.

Khi thay két làm mát dầu ổ hướng cần những thông số nào?

Nên cung cấp model, bản vẽ nếu có, kích thước, vị trí đầu nối, thông số dầu, môi chất làm mát và các điều kiện vận hành liên quan. Hình ảnh thực tế của két cũ cũng rất hữu ích.

Két làm mát dầu ổ hướng có thể gia công theo bản vẽ cũ không?

Có thể xem xét gia công theo bản vẽ, model hoặc thông số kỹ thuật thực tế. Trước khi chế tạo cần kiểm tra lại dữ liệu để bảo đảm thiết bị phù hợp với yêu cầu hiện tại.

Két làm mát dầu ổ hướng có phải là bộ trao đổi nhiệt dạng ống không?

Két làm mát dầu dạng ống là một dạng thiết bị trao đổi nhiệt dạng ống. Tuy nhiên, cấu tạo cụ thể của từng thiết bị cần được xác định từ bản vẽ và thiết kế thực tế.

Cần thay thế két làm mát dầu ổ hướng?

Cường Phát MTC nhận gia công két làm mát dầu ổ hướng trên, két làm mát dầu ổ hướng dưới và các thiết bị trao đổi nhiệt dạng ống theo bản vẽ, model hoặc thông số kỹ thuật thực tế.
