Máy ép xích MITNIK MMP – 120T – Máy ép chốt xích thủy lực di động
Liên hệ

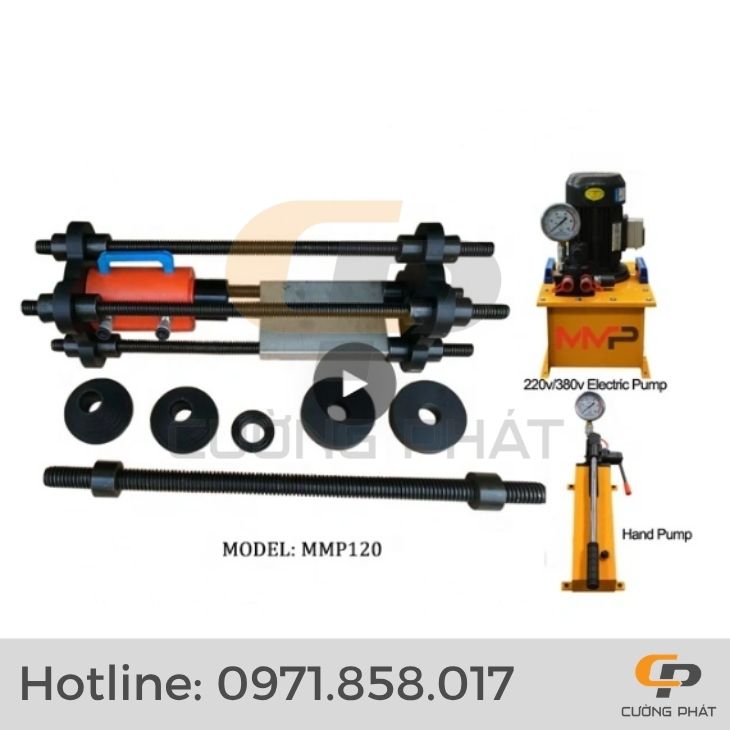

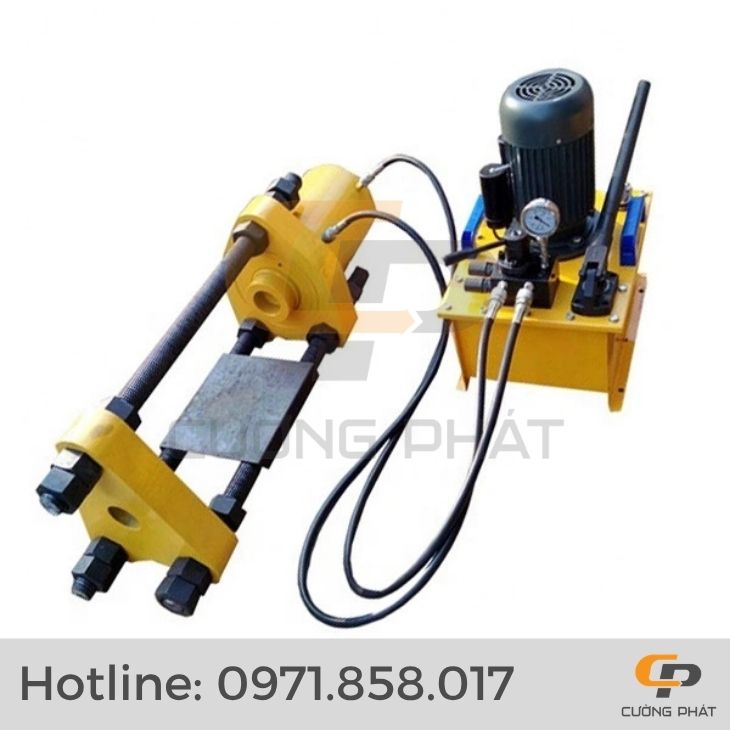

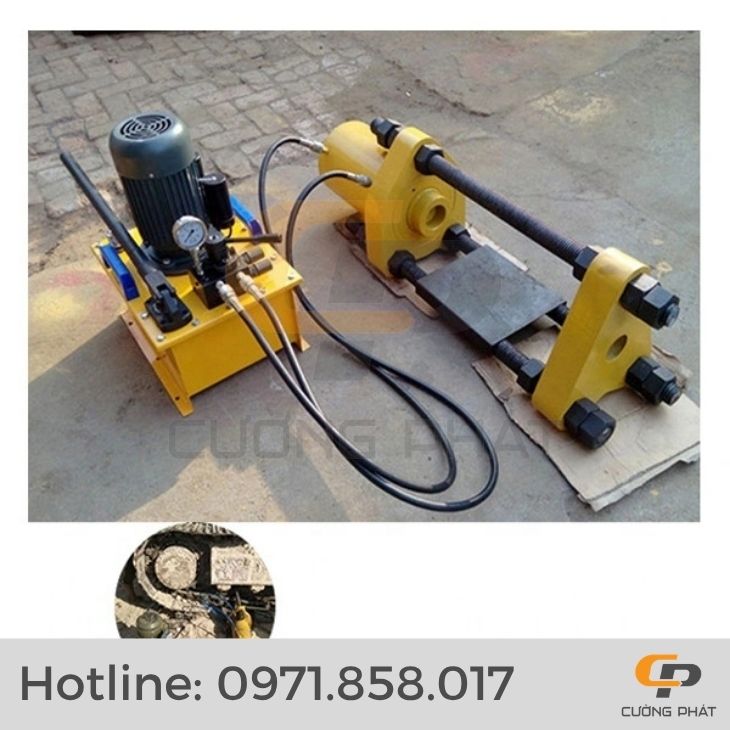

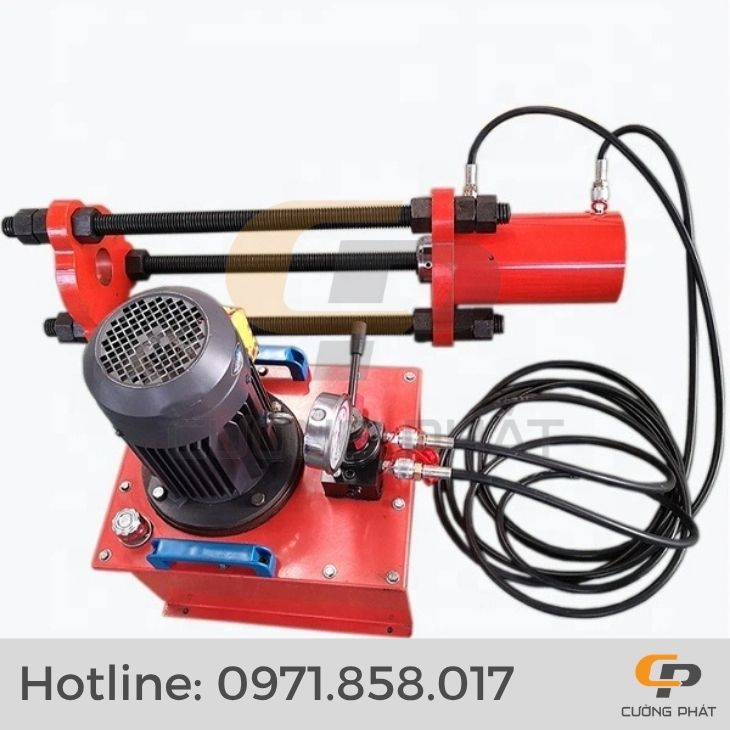

Máy ép xích MITNIK MMP – 120T là thiết bị ép chốt xích thủy lực dạng vít, thiết kế di động, chuyên dùng để tháo và lắp chốt mắt xích cho máy xúc, máy ủi và các máy công trình bánh xích. Máy sử dụng xy lanh thủy lực tác động hai chiều, hỗ trợ làm việc tại xưởng hoặc hiện trường và phù hợp với chốt xích trong dải 32–65 mm theo thông số MITNIK công bố.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | MMP120S / MMP – 120T |
| Kiểu máy | Screw Type – máy ép xích thủy lực di động |
| Đường kính chốt | 32–65 mm |
| Áp suất làm việc | 0–63 MPa |
| Áp suất thấp | 4 MPa |
| Hành trình xy lanh | 200 mm |
| Bơm tay | Bơm tay đảo chiều |
| Lực tay bơm | 50 kg |
| Lưu lượng áp suất cao | 7 ml/lần |
| Lưu lượng áp suất thấp | 50 ml/lần |
| Bơm điện | DBS1.2 |
| Công suất động cơ | 1,5 kW |
| Điện áp | 380 V hoặc theo yêu cầu |
| Lưu lượng bơm điện | 1,2 L/phút |
| Trọng lượng máy + bơm | 230 kg |
| Ứng dụng | Tháo, lắp chốt xích máy xúc và máy ủi |
Lưu ý: Model máy ép cần được lựa chọn dựa trên lực ép, bước xích và kích thước chốt thực tế. Khách hàng nên cung cấp model máy xúc/máy ủi, bước xích, đường kính chốt hoặc hình ảnh cụm xích để Cường Phát MTC tư vấn chính xác cấu hình phù hợp.
Máy ép xích MITNIK MMP – 120T là máy ép chốt xích thủy lực dạng vít, thiết kế di động để tháo và lắp chốt mắt xích cho máy xúc, máy ủi và các máy công trình bánh xích. Model thuộc dòng MMP Screw Type Portable Track Link Press, sử dụng lực thủy lực kết hợp khung vít chịu lực, phù hợp cho cả sửa chữa tại hiện trường và công việc bảo dưỡng gầm máy.
Hướng dẫn chọn model phù hợp
Khi chọn máy ép xích, không nên chỉ nhìn vào con số lực ép. Cần kiểm tra đồng thời đường kính chốt, kích thước cụm xích, nhu cầu làm việc tại hiện trường hay trong xưởng và cấu hình bơm đi kèm.
Trang MITNIK giới thiệu dòng máy dạng vít với các model MMP120S và MMP200S, trong đó phiên bản được giới thiệu tại trang sản phẩm này là loại 120T; MITNIK cũng nêu phiên bản 200T trong cùng dòng sản phẩm.
| Model | Lực ép theo mô tả dòng sản phẩm | Kiểu máy | Đặc điểm chính | Nhu cầu phù hợp |
|---|---|---|---|---|
| MMP120S | 120T theo mô tả sản phẩm | Screw Type – thủy lực di động | Khung dạng vít, thiết kế di động, van thủy lực hai chiều | Nhu cầu tháo/lắp chốt xích bằng máy ép thủy lực di động |
| MMP200S | 200T theo mô tả sản phẩm | Screw Type – thủy lực di động | Cùng dòng kết cấu Screw Type, sử dụng xy lanh đường kính lớn | Các nhu cầu cần mức lực ép cao hơn |
MITNIK cho biết dòng máy này có thiết kế di động để có thể đưa máy tới vị trí sửa chữa thay vì phụ thuộc hoàn toàn vào một máy ép cố định trong xưởng. Máy được thiết kế cho công việc sửa chữa track link của máy xúc và máy ủi.
Lưu ý quan trọng: Không nên chọn máy chỉ dựa trên trọng lượng máy xúc. Trước khi đặt máy, nên cung cấp cho Cường Phát MTC model máy, đường kính chốt xích và hình ảnh cụm xích hoặc kích thước chốt để kiểm tra khả năng phù hợp.
Máy ép xích MITNIK MMP – 120T là gì?
Máy ép xích MITNIK MMP – 120T là thiết bị chuyên dụng để tháo và lắp chốt mắt xích của máy công trình bánh xích. Về nguyên lý, thiết bị sử dụng năng lượng thủy lực để tạo lực đẩy lớn lên chốt xích, thay cho các phương pháp tháo chốt bằng đập hoặc cắt nhiệt. MITNIK mô tả track pin press là thiết bị chuyển đổi năng lượng thủy lực thành lực cơ học để tháo chốt track pin, đồng thời giúp hạn chế nguy cơ làm hỏng các chi tiết của cụm xích.
Điểm đáng chú ý của MMP120S là kết cấu Screw Type. Khung vít giúp giữ cụm ép và tạo kết cấu làm việc chắc chắn trong quá trình tạo lực. Máy được kết hợp với hệ thống thủy lực và van thủy lực hai chiều để điều khiển quá trình ép.
Máy ép xích MITNIK MMP – 120T dùng cho máy nào?
Theo danh sách ứng dụng của MITNIK, dòng Track Link Press Machine được sử dụng cho nhiều loại máy xúc và máy ủi bánh xích. Danh sách trên trang bao gồm các thương hiệu như Komatsu, Caterpillar, Hitachi, Fiat-Hitachi, Volvo, Daewoo, Hyundai, Kato, Kobelco, JCB, Sumitomo và Mitsubishi.
Một số model máy được MITNIK liệt kê gồm:
| Thương hiệu | Một số model được MITNIK liệt kê |
|---|---|
| Komatsu | PC30, PC40, PC45, PC60, PC75, PC100, PC120, PC150, PC200, PC220, PC300, PC350, PC400 |
| Caterpillar | E70B, E110, E120B, E215, E235, E307, E311, E312, E322, E320, E300, E330, E325 |
| Hitachi | EX30, EX40, EX60, EX100, EX120, EX200, EX220, EX270, EX300, EX400, EX600 |
| Volvo | EC55, EC130, EC150, EC200, EC210, EC240, EC290, EC360 |
| Hyundai | R60, R130, R200, R210, R220, R290, R320 |
| Kobelco | SK40, SK60, SK100, SK120, SK200, SK220, SK300, SK310, SK400 |
| JCB | JS70, JS75, JS110, JS130, JS160, JS180, JS200, JS220, JS240, JS260, JS300, JS330 |
| Sumitomo | SH70, SH100, SH120, SH160, SH200, SH260, SH280, SH300, SH340 |
Danh sách trên là các model được MITNIK công bố, không nên hiểu rằng mọi phiên bản của những model này đều mặc định sử dụng được với cùng một cấu hình máy ép. Thực tế vẫn cần đối chiếu kích thước chốt và cụm xích trước khi lựa chọn.
Thông số kỹ thuật máy ép xích MITNIK MMP – 120T
| Thông số | Giá trị theo nguồn MITNIK |
|---|---|
| Tên sản phẩm | Screw Type Portable Hydraulic Track Link Press Machine / Track Pin Pusher |
| Model dòng sản phẩm | MMP120S / MMP200S |
| Phiên bản trang sản phẩm | 120T |
| Kiểu kết cấu | Screw Type |
| Loại thiết bị | Máy ép chốt xích thủy lực di động |
| Ứng dụng | Sửa chữa Track Link máy xúc và máy ủi |
| Đường kính chốt xích | 32–65 mm |
| Áp suất làm việc | 0–63 MPa |
| Áp suất thấp | 4 MPa |
| Bơm tay đảo chiều | Có |
| Lực tay bơm theo MITNIK | 50 kg |
| Lưu lượng áp suất cao | 7 ml/lần |
| Lưu lượng áp suất thấp | 50 ml/lần |
| Bơm điện | DBS1.2 |
| Công suất động cơ | 1,5 kW |
| Điện áp động cơ | 380 V hoặc theo yêu cầu khách hàng |
| Lưu lượng bơm điện | 1,2 L/phút |
| Hành trình xy lanh | 200 mm |
| Trọng lượng máy + bơm | 230 kg |
| Bơm vận hành | Bơm tay đảo chiều hoặc bơm điện theo cấu hình |
Các thông số trên được tổng hợp từ phần thông số kỹ thuật và mô tả sản phẩm trên trang MITNIK.
MITNIK đồng thời công bố một dải kích thước liên quan đến cụm track link gồm các giá trị 171, 175, 190, 203, 216, 228,6 và 260 mm, cùng các giá trị đường kính chốt được ghi trên nguồn là 36, 38, 43, 44, 48, 56 và 58. Phần thông tin gốc trên trang không trình bày đơn vị một cách nhất quán, vì vậy khi lựa chọn máy không nên chỉ dựa vào dãy số này mà cần đối chiếu trực tiếp kích thước chốt thực tế.
Đặc điểm nổi bật của máy ép xích MITNIK MMP – 120T
Thiết kế dạng Screw Type
MMP120S sử dụng khung Screw Type với các cụm vít và kết cấu ép được bố trí để giữ chi tiết trong quá trình tạo lực. MITNIK cho biết kết cấu này được sử dụng nhằm bảo đảm độ chắc chắn của máy khi làm việc.
Thiết kế di động
Một trong những ưu điểm thực tế của MMP – 120T là khả năng di chuyển tới vị trí cần sửa chữa. MITNIK mô tả thiết kế portable giúp ép chốt ngay tại nơi làm việc, phù hợp với các đơn vị thường xuyên sửa chữa gầm máy tại công trường hoặc cần di chuyển thiết bị giữa nhiều vị trí.
Sử dụng hệ thống thủy lực
Máy sử dụng lực thủy lực thay cho phương pháp tác động cơ học trực tiếp. Theo MITNIK, hệ thống thủy lực kết hợp van hai chiều giúp quá trình vận hành dễ kiểm soát hơn.
Có thể sử dụng xy lanh tác động hai chiều
MITNIK nêu đặc điểm double acting hydraulic cylinder, cho phép phục vụ cả quá trình tháo và lắp chốt trong một hệ thống ép. Đây là điểm quan trọng khi máy được sử dụng thường xuyên cho công việc bảo dưỡng track chain.
Có bộ tooling điều chỉnh theo kích thước chốt
Nguồn MITNIK cho biết máy có tooling sets for pin sizes adjustments, tức bộ dụng cụ hỗ trợ điều chỉnh theo kích thước chốt. Vì vậy, khi mua máy cần xác định kích thước chốt thực tế để lựa chọn cấu hình tooling phù hợp.
Hạn chế các phương pháp tháo chốt gây ảnh hưởng đến cụm xích
MITNIK định hướng thiết bị này để thay thế các phương pháp tháo chốt như đập hoặc cắt nhiệt. Lực ép thủy lực cho phép tác động trực tiếp vào chốt theo phương ép, giúp giảm nguy cơ ảnh hưởng tới các chi tiết khác của cụm track assembly.
Ứng dụng thực tế Máy ép xích MITNIK MMP – 120T
Máy ép xích MITNIK MMP – 120T được sử dụng chủ yếu trong công việc sửa chữa và bảo dưỡng gầm máy xúc, máy ủi và các máy công trình sử dụng xích.
Các công việc tiêu biểu gồm:
- Tháo chốt track pin khỏi mắt xích.
- Lắp chốt mới sau khi sửa chữa hoặc thay thế cụm track link.
- Tháo lắp cụm xích trong quá trình đại tu gầm máy.
- Sử dụng tại xưởng sửa chữa máy công trình.
- Đưa máy tới công trường để thực hiện sửa chữa tại chỗ.
- Phục vụ các đơn vị chuyên sửa chữa, bảo dưỡng undercarriage máy xúc và máy ủi.
Đặc biệt với các đơn vị nhận sửa chữa nhiều loại máy khác nhau, việc lựa chọn đúng máy ép và đúng bộ tooling quan trọng hơn việc chỉ lựa chọn máy có lực ép lớn.
Cách chọn máy ép xích phù hợp
1. Kiểm tra lực ép cần thiết
MMP – 120T được MITNIK giới thiệu trong dòng máy ép chốt xích 120T và 200T. Nếu đang cân nhắc giữa các phiên bản, cần căn cứ vào yêu cầu thực tế của cụm xích thay vì chỉ nhìn vào tên máy.
2. Kiểm tra đường kính chốt
Đây là một trong những thông số quan trọng nhất trước khi mua máy. MITNIK công bố dải đường kính chốt xích 32–65 mm ở phần thông số sản phẩm.
Khách hàng nên đo đường kính chốt thực tế hoặc cung cấp thông tin máy đang sửa chữa cho Cường Phát để kiểm tra cấu hình phù hợp.
3. Kiểm tra model máy công trình
Không nên chỉ cung cấp tên thương hiệu như Komatsu, Caterpillar hay Hitachi. Nên cung cấp đầy đủ model máy, ví dụ PC200, PC300, E320, EX200… để đối chiếu với thông tin ứng dụng và kích thước chốt.
4. Xác định nơi sử dụng
Nếu thường xuyên sửa chữa ở nhiều công trường, thiết kế portable của MMP120S là một yếu tố đáng cân nhắc. Nếu máy chủ yếu được sử dụng cố định tại xưởng, cần xem xét thêm phương án bố trí thiết bị, nguồn điện và hệ thống bơm. MITNIK xác nhận thiết bị được định hướng cho cả sửa chữa tại hiện trường và công việc sửa chữa máy công trình.
5. Kiểm tra cấu hình bơm
Trang MITNIK cung cấp cả thông tin bơm tay đảo chiều và bơm điện DBS1.2. Bơm điện sử dụng động cơ 1,5 kW, 380 V hoặc có thể theo yêu cầu khách hàng.
Vì vậy, khi đặt máy cần xác nhận rõ muốn sử dụng bơm tay, bơm điện hay cấu hình kết hợp.
XEM THÊM: Các loại máy ép xích
Câu hỏi thường gặp
Máy ép xích MITNIK MMP – 120T dùng để làm gì?
Máy được sử dụng để tháo và lắp chốt mắt xích của máy xúc, máy ủi và các máy công trình bánh xích bằng lực thủy lực.
MMP – 120T có dùng được cho máy xúc Komatsu, Caterpillar và Hitachi không?
MITNIK liệt kê nhiều model của Komatsu, Caterpillar, Hitachi cùng nhiều thương hiệu khác trong danh sách máy áp dụng. Tuy nhiên, khả năng phù hợp thực tế cần được kiểm tra theo model máy và kích thước chốt.
Máy có thể sử dụng tại công trường không?
Có. MITNIK mô tả đây là thiết kế portable, cho phép đưa máy tới vị trí sửa chữa để thực hiện công việc ép chốt tại hiện trường.
MMP120S có thể tháo và lắp chốt xích không?
MITNIK mô tả máy sử dụng xy lanh thủy lực tác động hai chiều, phù hợp cho cả việc tháo và lắp chốt track link.
Đường kính chốt bao nhiêu thì có thể sử dụng máy?
Thông số trên trang MITNIK ghi dải đường kính chốt xích 32–65 mm. Tuy nhiên, để lựa chọn chính xác bộ tooling và cấu hình máy, nên đối chiếu với kích thước chốt thực tế trước khi đặt hàng.
Cần cung cấp thông tin gì để Cường Phát tư vấn máy ép xích?
Nên cung cấp model máy xúc hoặc máy ủi, đường kính chốt xích, kích thước chốt nếu có và hình ảnh cụm xích. Nếu có nhu cầu sử dụng tại hiện trường, cũng nên cho biết điều kiện làm việc để lựa chọn cấu hình máy và bơm phù hợp.
Kết luận
Máy ép xích MITNIK MMP – 120T là dòng máy ép chốt xích thủy lực dạng Screw Type, thiết kế di động, hướng tới công việc sửa chữa track link của máy xúc và máy ủi. Máy có kết cấu vít, hệ thống thủy lực, xy lanh tác động hai chiều và bộ tooling điều chỉnh theo kích thước chốt, phù hợp cho các đơn vị sửa chữa gầm máy cần thiết bị có thể sử dụng tại xưởng hoặc mang tới hiện trường.
Để chọn đúng MMP120S hay phiên bản lực ép khác, khách hàng không nên chỉ dựa vào tên hoặc trọng lượng máy. Hãy gửi cho Cường Phát MTC model máy công trình, đường kính chốt hoặc hình ảnh cụm xích thực tế để được kiểm tra và tư vấn cấu hình phù hợp.
