Ống đồng cánh xoắn cưa

Ống đồng cánh xoắn cưa là loại ống trao đổi nhiệt có bề mặt được tạo hình dạng cánh xoắn, trong đó phần cánh có biên dạng răng cưa. Kết cấu này làm thay đổi diện tích bề mặt trao đổi nhiệt của ống so với ống trơn và được sử dụng trong một số thiết bị trao đổi nhiệt.

Tại Cường Phát MTC, ống đồng cánh xoắn cưa được sử dụng trong các giải pháp liên quan đến két làm mát dầu và thiết bị trao đổi nhiệt, đặc biệt trong những hệ thống cần làm mát dầu của thiết bị công nghiệp và tổ máy thủy điện.

Tùy theo thiết kế của thiết bị, ống có thể được gia công theo bản vẽ, mẫu thực tế hoặc yêu cầu kỹ thuật cụ thể.

Ống đồng cánh xoắn cưa là gì?

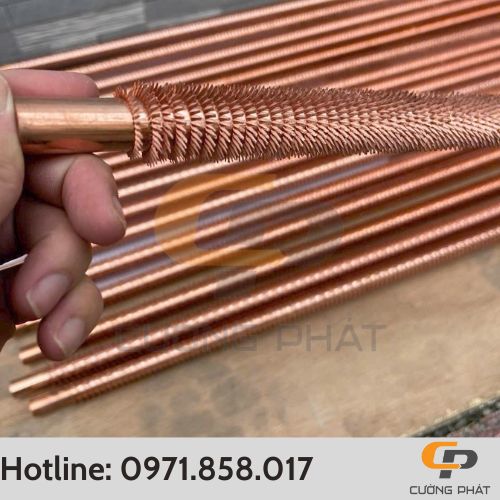

Ống đồng cánh xoắn cưa là một dạng ống trao đổi nhiệt có cánh xoắn. Phần cánh được tạo thành theo đường xoắn quanh thân ống và có biên dạng răng cưa.

So với ống có bề mặt trơn, việc tạo cánh giúp thay đổi diện tích bề mặt tiếp xúc của ống với môi chất bên ngoài. Hình dạng cánh, bước cánh và kích thước ống cần được lựa chọn theo kết cấu và yêu cầu của từng thiết bị.

Trong thực tế, loại ống này không phải là một sản phẩm có cùng kích thước và cấu hình cho mọi hệ thống. Khi cần thay thế hoặc gia công, cần căn cứ vào bản vẽ, mẫu thực tế và điều kiện làm việc của thiết bị.

Cấu tạo của ống đồng cánh xoắn cưa

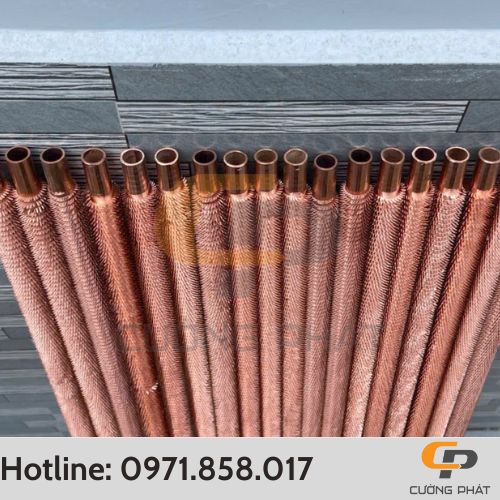

Cấu tạo của ống có thể được xem xét qua hai phần chính: thân ống đồng và phần cánh xoắn dạng răng cưa.

Thân ống đồng

Thân ống là phần tiếp xúc với môi chất được dẫn bên trong ống.

Đối với các kết cấu trao đổi nhiệt, vật liệu và kích thước thân ống cần được xác định theo yêu cầu của thiết bị. Không nên áp dụng một kích thước hoặc cấp vật liệu cố định cho tất cả các trường hợp.

Phần cánh xoắn cưa

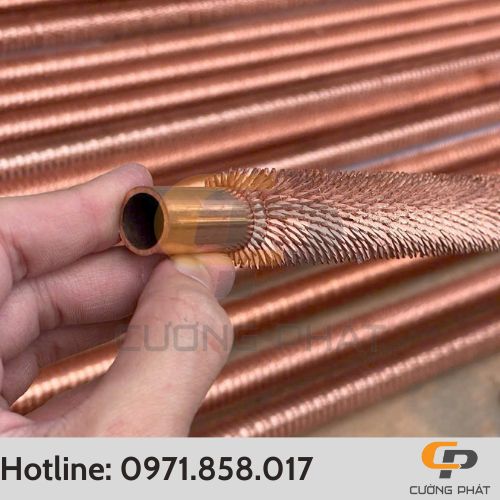

Phần cánh được tạo hình xoắn quanh thân ống. Biên dạng cưa tạo nên nhiều cạnh và bề mặt trên phần cánh.

Kết cấu này làm thay đổi bề mặt tiếp xúc bên ngoài của ống và được sử dụng để phục vụ quá trình trao đổi nhiệt trong thiết bị.

Các yếu tố như chiều cao cánh, bước xoắn, độ dày cánh và đường kính ống cần được xác định theo thiết kế thực tế nếu sản phẩm được sử dụng để thay thế một chi tiết có sẵn.

Nguyên lý trao đổi nhiệt của ống cánh xoắn cưa

Trong một thiết bị trao đổi nhiệt, nhiệt được truyền từ môi chất có nhiệt độ cao sang môi chất có nhiệt độ thấp thông qua bề mặt trao đổi nhiệt.

Đối với ống đồng cánh xoắn cưa, quá trình này có thể được hiểu theo trình tự:

Môi chất nóng → thành ống → bề mặt cánh → môi chất làm mát

hoặc theo chiều ngược lại tùy thuộc vào cấu hình của thiết bị.

Ví dụ, trong hệ thống làm mát dầu, dầu sau khi nhận nhiệt được đưa qua khu vực trao đổi nhiệt. Nhiệt từ dầu truyền qua thành ống và được đưa sang môi chất làm mát ở phía còn lại.

Kết cấu cánh xoắn giúp tạo thêm bề mặt trao đổi nhiệt ở phía ngoài thân ống. Hiệu quả thực tế của toàn bộ quá trình còn phụ thuộc vào thiết kế thiết bị, vật liệu, lưu lượng, nhiệt độ và điều kiện vận hành.

Ống đồng cánh xoắn cưa được sử dụng ở đâu?

Ứng dụng của ống cánh xoắn cưa phụ thuộc vào thiết kế của thiết bị mà nó được lắp đặt.

Trong phạm vi sản phẩm của Cường Phát MTC, một ứng dụng đáng chú ý là các két làm mát dầu sử dụng trong hệ thống thủy điện.

Ống có thể trở thành một bộ phận trong kết cấu trao đổi nhiệt của két, giúp truyền nhiệt giữa dầu và môi chất làm mát.

Khách hàng có thể tham khảo thêm bài két làm mát dầu là gì để hiểu rõ hơn về thiết bị mà các chi tiết trao đổi nhiệt có thể được sử dụng bên trong.

Ứng dụng trong két làm mát dầu tuabin

Trong hệ thống tuabin thủy điện, dầu được sử dụng trong các hệ thống bôi trơn và có thể nhận nhiệt trong quá trình thiết bị vận hành.

Dòng dầu cần được làm mát trước khi tiếp tục tuần hoàn. Két làm mát dầu thực hiện quá trình trao đổi nhiệt giữa dầu và môi chất làm mát.

Một số sản phẩm két làm mát dầu của Cường Phát MTC sử dụng trong nhóm ứng dụng này gồm két làm mát dầu tuabin HB-LMD 240×662 và các model két làm mát dầu khác dành cho tổ máy thủy điện.

Ứng dụng trong hệ thống làm mát ổ trục, ổ hướng

Ống trao đổi nhiệt cũng có thể được sử dụng trong các kết cấu két làm mát dầu phục vụ khu vực ổ trục hoặc ổ hướng.

Cường Phát MTC hiện có các sản phẩm như két làm mát dầu ổ trục HB-LMD 290×842, trong đó kết cấu và thông số thực tế cần được xác định theo thiết kế của từng thiết bị.

Do đó, không nên mặc định một loại ống cánh xoắn cưa có thể thay thế trực tiếp cho mọi két làm mát dầu.

Đặc điểm của ống đồng cánh xoắn cưa

Điểm đặc trưng của sản phẩm nằm ở biên dạng cánh xoắn dạng răng cưa trên thân ống.

So với ống trơn, phần cánh tạo ra bề mặt trao đổi nhiệt khác biệt và phù hợp với những thiết kế thiết bị yêu cầu kết cấu ống có cánh.

Một số đặc điểm cần quan tâm khi lựa chọn hoặc gia công gồm:

• Vật liệu thân ống.
• Đường kính ống.
• Độ dày thành ống.
• Kích thước phần cánh.
• Bước xoắn.
• Biên dạng cánh.
• Chiều dài ống.
• Cấu hình và yêu cầu lắp đặt.

Các thông số trên không nên được áp dụng cố định cho mọi sản phẩm. Nếu ống được dùng để thay thế chi tiết trong một két làm mát đang vận hành, cần đối chiếu với mẫu cũ hoặc bản vẽ trước khi gia công.

Ống đồng cánh xoắn cưa có thể gia công theo yêu cầu không?

Ống đồng cánh xoắn cưa có thể được gia công theo bản vẽ hoặc mẫu thực tế, tùy yêu cầu của thiết bị. Với những trường hợp thiết bị cần thay thế ống trao đổi nhiệt nhưng không có sẵn sản phẩm đúng cấu hình, phương án gia công theo bản vẽ hoặc mẫu thực tế có thể được xem xét.

Đối với các hệ thống làm mát dầu, việc xác định đúng kích thước và kết cấu của ống có ý nghĩa quan trọng vì ống phải phù hợp với không gian lắp đặt cũng như kết cấu của toàn bộ két.

Nếu không có bản vẽ, khách hàng nên cung cấp càng nhiều thông tin về ống đang sử dụng càng tốt.

Cường Phát MTC có thể dựa trên thông tin thực tế để trao đổi về khả năng gia công và phương án phù hợp.

Nếu nhu cầu của khách hàng là gia công cả cụm két, có thể tham khảo dịch vụ gia công két làm mát dầu kiểu ống chữ U.

Cần cung cấp thông tin gì khi đặt gia công?

Để kiểm tra một mẫu ống đồng cánh xoắn cưa hoặc xác định khả năng gia công, khách hàng nên cung cấp:

• Hình ảnh ống hiện tại.
• Chiều dài ống.
• Đường kính thân ống.
• Kích thước phần cánh nếu có thể đo được.
• Bước cánh.
• Vị trí và hình dạng các đầu ống.
• Bản vẽ kỹ thuật nếu có.
• Mẫu thực tế nếu có thể cung cấp.
• Thông tin về thiết bị đang sử dụng.
• Số lượng cần gia công.

Không nhất thiết phải có đầy đủ tất cả các thông tin trên ngay từ đầu. Tuy nhiên, hình ảnh, kích thước thực tế và mã hiệu của thiết bị sẽ giúp quá trình kiểm tra thuận lợi hơn.

Đặc biệt với các thiết bị đã vận hành lâu năm, mẫu thực tế hoặc bản vẽ cũ thường là cơ sở quan trọng để đối chiếu trước khi sản xuất.

Ống đồng cánh xoắn cưa khác gì ống đồng trơn?

Khác biệt dễ nhận biết nhất nằm ở cấu tạo bề mặt.

Ống đồng trơn có bề mặt ngoài tương đối phẳng, trong khi ống đồng cánh xoắn cưa có thêm phần cánh được tạo hình xoắn quanh thân ống.

Sự khác biệt về hình học này làm thay đổi diện tích bề mặt và đặc tính trao đổi nhiệt của ống.

Tuy nhiên, không nên chỉ dựa vào việc ống có cánh hay không để lựa chọn sản phẩm thay thế. Kích thước, vật liệu, cấu hình thiết bị và điều kiện vận hành đều cần được xem xét.

Nếu ống là một bộ phận của két làm mát dầu, cần đối chiếu toàn bộ kết cấu của két, thay vì chỉ so sánh đường kính của ống.

Cường Phát MTC gia công ống đồng cánh xoắn cưa

Cường Phát MTC hỗ trợ tư vấn và gia công các chi tiết liên quan đến thiết bị trao đổi nhiệt và hệ thống làm mát dầu theo thông tin khách hàng cung cấp.

Đối với ống đồng cánh xoắn cưa, phương án gia công có thể được xem xét dựa trên:

• Bản vẽ kỹ thuật.
• Mẫu ống thực tế.
• Hình ảnh và kích thước.
• Yêu cầu của thiết bị.
• Số lượng cần gia công.

Nếu ống được sử dụng để phục hồi hoặc thay thế trong két làm mát dầu, nên cung cấp cả thông tin về két đang sử dụng để việc đối chiếu được thực hiện đầy đủ hơn.
