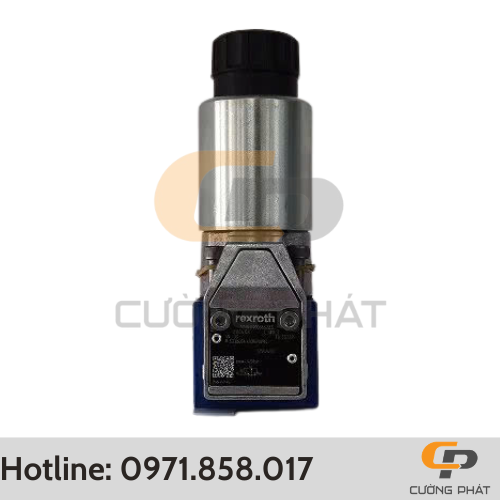

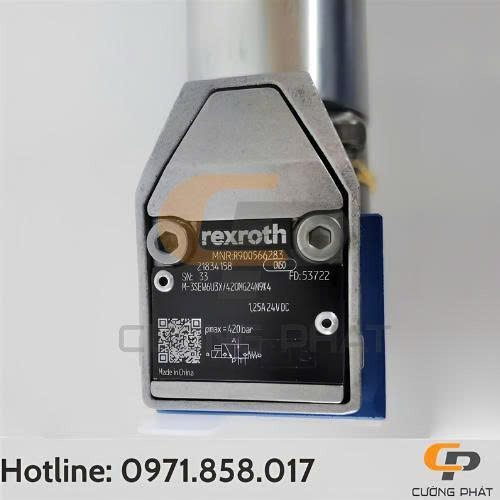

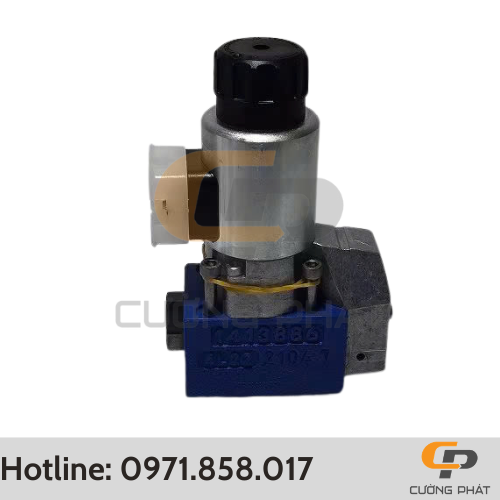

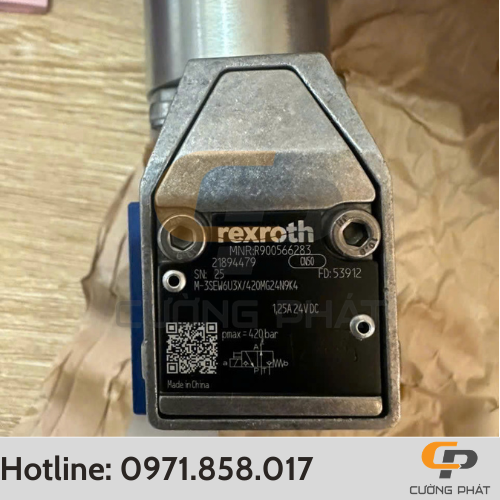

Van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 Rexroth

Van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 Rexroth là một thiết bị cơ điện được sử dụng để điều hướng, đóng hoặc mở dòng chảy của chất lỏng (thường là dầu thủy lực) trong hệ thống máy móc trong hệ thống truyền động thủy lực bằng cách sử dụng lực điện từ.

Van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 là gì?

Van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 là dòng sản phẩm cao cấp tới từ thương hiệu Bosch Rexroth. Thiết bị này đóng vai trò như một “người gác cổng”, sử dụng tín hiệu điện để điều khiển việc đóng/mở và chuyển hướng dòng chảy của dầu trong các hệ thống máy thủy lực.

Thông số kỹ thuật của van điện từ thủy lực M-3SEW6U3X/420MG24N9K4

• Đặc tính Thủy lực & Cơ khí

STT	HẠNG MỤC	GIÁ TRỊ/DỮ LIỆU
1	Loại van	Van bệ ngồi điều hướng
2	Cấu hình mạch	3 ngả, 2 vị trí (3/2) – Sơ đồ hoạt động chữ U
3	Áp suất làm việc tối đa	(P, A, B): 420 bar (T): 100 bar
4	Lưu lượng dòng chảy tối đa	25 lít/phút
5	Độ nhớt dầu thủy lực cho phép	2.8 đến 500 mm²/s
6	Phạm vi nhiệt độ môi trường	-30°C đến +50°C (áp dụng với phớt tiêu chuẩn NBR) hoặc -20°C đến +50°C (áp dụng với phớt FKM)
7	Yêu cầu độ sạch của dầu	ISO 4406 Cấp 20/18/15
8	Trọng lượng thiết bị	1.5 kg

• Đặc tính Điện & Điều khiển

STT	HẠNG MỤC	GIÁ TRỊ/DỮ LIỆU
1	Điện áp cuộn hút	24V DC (Điện áp một chiều)
2	Công suất tiêu thụ	30 W
3	Chu kỳ tải	100% (Cho phép ngâm điện, duy trì trạng thái vận hành liên tục không ngắt quãng)
4	Tần suất đóng ngắt tối đa	15.000 lần/giờ (Khi áp suất hệ thống ≤ 350 bar)  3.600 lần/giờ (Khi áp suất hệ thống > 350 bar)
5	Cấp bảo vệ nước/kháng bụi	IP 65
6	Cơ chế dự phòng	Chuẩn N9 – Tích hợp sẵn nút ấn vận hành bằng tay dạng ẩn để xử lý sự cố kẹt van hoặc mất điện

Nguyên lý hoạt động của van điện từ thủy lực M-3SEW6U3X/420MG24N9K4

Van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 với đặc tính là dòng van 3 ngả 2 vị trí (3/2) mang sơ đồ mạch chữ “U”, chu trình kiểm soát dòng chảy thủy lực của van điện từ thủy lực Rexroth được diễn ra qua các giai đoạn sau:

• Trạng thái khi ngừng cấp điện: Cuộn từ tính chưa được kích hoạt, lò xo đẩy viên bi chặn kín cửa cấp áp P. Đồng thời, cửa làm việc A mở thông với cửa xả T để dầu chảy về thùng chứa.

• Trạng thái chuyển tiếp: Khi cuộn hút được cấp nguồn điện 24V DC, tạo ra từ trường thắng lực cản lò xo. Cả 3 cửa T, P, A tạm thời sẽ liên thông với nhau trong khoảnh khắc ngắn trước khi hành trình dịch chuyển kết thúc.

• Trạng thái kích hoạt hoàn toàn: Khi trục van hoàn tất hành trình, cửa T bị đóng kín. Cửa P và cửa A mở thông nhau, dòng dầu áp suất cao (lên tới 420 bar) trực tiếp chảy qua 2 cửa này và kích hoạt máy móc.

• Trạng thái ngắt mạch: Tín hiệu điện ngắt, từ trường tại cuộn hút biến mất. Lực đẩy lò xo ép viên bi quay trở lại vị trí ban đầu, tái thiết lập trạng thái khóa cửa cấp P và xả áp lực từ cửa A về cửa T.

• Cơ chế kích hoạt tay N9 (Dự phòng sự cố): Trong trường hợp mất điện hoặc lỗi tín hiệu, van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 cho phép ấn trực tiếp nút ẩn N9 được tích hợp sẵn để chuyển trạng thái van bằng tay.

Công dụng của van điện từ thủy lực M-3SEW6U3X/420MG24N9K4

Van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 là linh kiện trung tâm dòng sê-ri SEW của Bosch Rexroth, sở hữu các công dụng cốt lõi chuyên dụng trong các hệ thống thủy lực áp suất cao:

• Điều hướng và kiểm soát dòng lưu chất: Van điện từ thủy lực thực hiện đóng, mở và chuyển hướng dòng dầu thủy lực một cách chính xác để điều khiển hoạt động của các cơ cấu chấp hành như xi lanh, mô tơ thủy lực.

• Cô lập áp suất, chống rò rỉ tuyệt đối: Nhờ thiết kế dạng bệ ngồi đóng kín, van điện từ thủy lực ngăn chặn hiện tượng rò rỉ dầu qua cổng P ở trạng thái đóng kín. Bên cạnh đó, chống tụt áp và ngăn chặn hiện tượng trôi xi-lanh ngoài ý muốn.

• Làm van điều khiển hướng (Van Pilot): ở hữu thiết kế nhỏ gọn (Size 6), khả năng chịu áp tới 420 bar và tần suất đóng cắt 15.000 lần/giờ, van chuyên dụng để kích hoạt các cụm van lớn hoặc vận hành hệ thống bình tích áp.

Ưu điểm của van điện từ thủy lực M-3SEW6U3X/420MG24N9K4

Khác với van điện từ thông thường, chỉ dùng được cho khí nén, nước hoặc hóa chất nhẹ,  thì van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 lại chuyên dùng cho chất lỏng có độ nhớt cao, chịu được áp suất lớn. Ngoài ra, thiết bị này còn sở hữu các ưu diểm vượt trội khác, phải kể đến:

• • Khả năng chịu áp suất vượt trội (420 bar): Van điện từ thủy lực Rexroth vận hành an toàn và bền bỉ trong các hệ thống thủy lực tải nặng với áp suất làm việc đạt đỉnh tới 420 bar tại các cổng P, A, B.
  • Thiết kế bệ ngồi kín khít, chống rò rỉ tuyệt đối: Loại bỏ hoàn toàn hiện tượng rò rỉ lưu chất khi van ở trạng thái đóng, giúp giữ áp suất hệ thống ổn định và ngăn ngừa tình trạng tụt áp hoặc trôi xi lanh.

• Tần suất đóng ngắt cực cao: Đáp ứng cho các chu trình máy móc đòi hỏi tốc độ phản hồi chớp nhoáng với tần suất vận hành lên đến 15.000 lần/giờ (ở điều kiện áp suất ≤ 350 bar).

• Kháng bụi IP65 và chịu nhiệt tốt: Van điện từ thủy lực Rexroth đạt chuẩn IP65 và vận hành trong điều kiện nhiệt độ từ -30°C đến +50°C.

Ứng dụng thực tế của van điện từ thủy lực M-3SEW6U3X/420MG24N9K4

Van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 sở hữu thông số vận hành mạnh mẽ nên được sử dụng nhiều trong giải pháp truyền động và điều khiển thủy lực công nghiệp.

• Vận hành bình tích áp: Van điện từ thủy lực kiểm soát chính xác và an toàn chu trình nạp/xả dòng lưu chất cho hệ thống tích trữ năng lượng.
• Mạch xả tải thủy lực (Unloading): Ứng dụng chuyên dụng trong sơ đồ mạch 3/2 để giải phóng áp suất từ cổng làm việc về thùng dầu khi hệ thống tạm nghỉ.
• Thiết bị thủy lực công nghiệp nặng: Tích hợp trong các dây chuyền máy móc vận hành liên tục dưới điều kiện áp suất cao lên tới 420 bar và môi trường nhà xưởng khắc nghiệt.

Với áp suất khủng 420 bar, thiết kế bệ ngồi chống rò rỉ và nút gạt tay N9 thông minh, van điện từ thủy lực M-3SEW6U3X/420MG24N9K4 là lựa chọn hoàn hảo để nâng cao hiệu suất, đảm bảo dây chuyền luôn vận hành liên tục, an toàn và bền bỉ.
