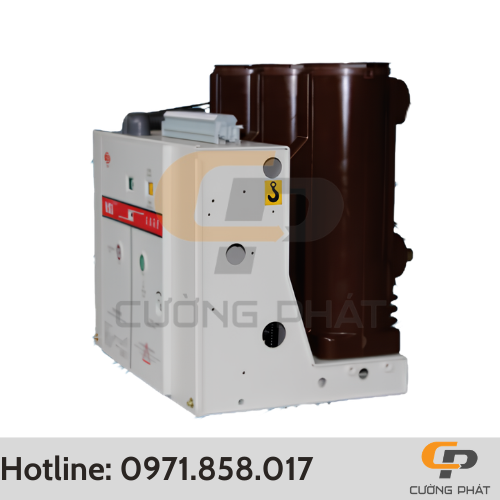

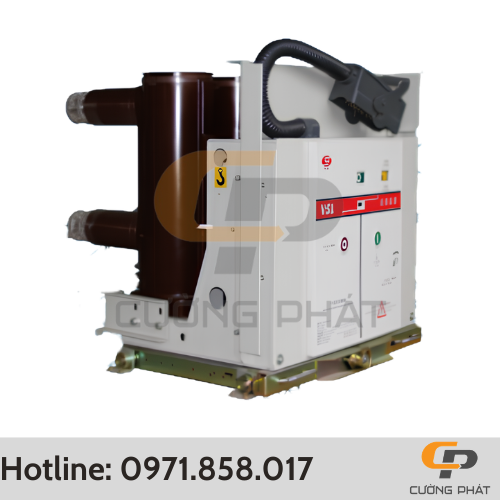

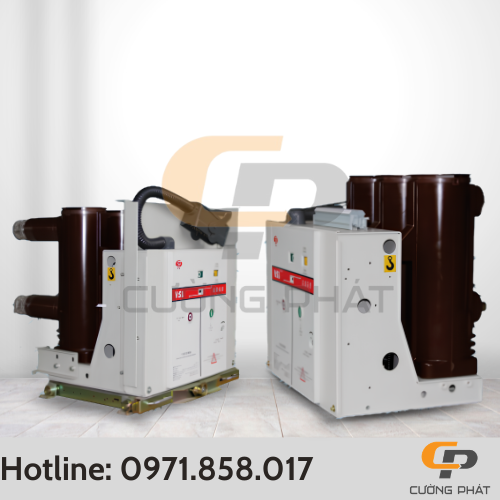

Máy cắt đầu cực VS1-12

Máy cắt đầu cực VS1-12 là một loại thiết bị điện cực kỳ quan trọng được lắp đặt giữa máy phát điện và máy biến áp. Chúng đóng vai trò như một công tắc an toàn, sẽ tự động ngắt kết nối khi xảy ra sự cố, giúp bảo vệ máy phát điện và cô lập vùng bị hỏng khỏi toàn bộ hệ thống điện.

Máy cắt đầu cực VS1-12 là gì?

Máy cắt đầu cực VS1-12 được biết đến là một thiết bị điều khiển thông minh và bảo vệ trọng yếu cho hệ thống lưới điện 7.2 – 12kV tại các cơ sở công nghiệp và khai khoáng. Điểm nổi bật trong cấu trúc kỹ thuật của thiết bị này là tích hợp đầy tiện ích giữa thân máy và cơ cấu truyền động, đảm bảo độ bền bỉ vượt trội ngay cả khi phải thao tác đóng cắt dòng điện hoặc xử lý ngắt mạch liên tục.

Thông số kỹ thuật của máy cắt đầu cực VS1-12

1. Thông số điện cơ bản

Hạng mục thông số	Đơn vị	Giá trị / Dữ liệu
Điện áp định mức	kV	12
Tần số định mức	Hz	50
Dòng điện định mức	A	630, 1250, 1600, 2000, 2500, 3150, 4000, 5000
Dòng điện cắt ngắn mạch định mức	kA	20, 25, 31.5, 40, 50
Điện áp thao tác định mức	V	AC 110/220, DC 110/220 (Tùy chọn)

2. Thông số cách điện & Khả năng chịu đựng

Hạng mục thông số	Đơn vị	Giá trị / Dữ liệu
Điện áp chịu đựng tần số công nghiệp (Ngắn hạn)	kV	42 (Giữa các pha, pha – đất) 48 (Khoảng hở tiếp điểm)
Điện áp chịu đựng xung sét định mức (Giá trị đỉnh)	kV	75 (Giữa các pha, pha – đất) 85 (Khoảng hở tiếp điểm)
Số lần cắt dòng điện ngắn mạch định mức	Lần	≥ 30

3. Thông số cơ học & Vận hành

Hạng mục thông số	Đơn vị	Giá trị / Dữ liệu
Tuổi thọ cơ học	Lần	≥ 20.000
Chu trình thao tác định mức	–	Cắt – 0.3s – Đóng Cắt – 180s – Đóng Cắ Cắt – 180s – Đóng Cắt – 180s – Đóng Cắt
Thời gian đóng	ms	35 ~ 70
Thời gian cắt	ms	20 ~ 50
Thời gian tích năng (Nạp lò xo)	s	≤ 15
Khoảng hở tiếp điểm	mm	11 ± 1 (9 ± 1)
Hành trình nén tiếp điểm	mm	3.5 ± 1
Tốc độ cắt trung bình	m/s	0.9 ~ 1.2
Tốc độ đóng trung bình	m/s	0.5 ~ 0.8
Độ không đồng thời khi đóng/cắt 3 pha	ms	≤ 2
Thời gian nảy tiếp điểm khi đóng	ms	≤ 2

Nguyên lý hoạt động của máy cắt đầu cực VS1-12

Nguyên lý cốt lõi của máy cắt đầu cực VS1-12 có thể chia thành 3 giai đoạn chính:

• Quá trình nạp năng lượng: Động cơ tích năng sẽ tiến hành kéo căng hệ thống lò xo. Thời gian tích năng ≤ 15 giây. khi lò xo được tích đầy, hệ thống sẽ chốt giữ lại, đưa máy cắt vào trạng thái sẵn sàng chờ lệnh.

• Quá trình đóng mạch: Khi có lệnh, chốt giữ sẽ bung ra. Năng lượng lò xo đẩy tiếp điểm động ép chặt vào tiếp điểm tĩnh với tốc độ cao (0.5 ~ 0.8 m/s, mất 35 ~ 70ms). Độ chìm tiếp điểm đạt 3.5mm giúp kết nối vững chắc, dòng điện lên tới 5000A chạy qua an toàn, không phát sinh mô-ve.

• Quá trình cắt mạch và dập hồ quang: Khi dòng điện tăng vọt, rơ-le sẽ gửi tín hiệu đến cuộn cắt, chốt cắt lập tức mở. Lò xo kéo tách rời hai tiếp điểm cực nhanh (20 ~ 50ms, tốc độ 0.9 ~ 1.2 m/s). Hồ quang điện sinh ra tại khe hở sẽ lập tức bị dập tắt hoàn toàn do buồng cắt là môi trường chân không (không có khí duy trì sự cháy).

Công dụng của máy cắt đầu cực VS1-12

• • Đóng cắt và điều khiển dòng điện: Sản phẩm sẽ thực hiện việc đóng cắt mạch điện dưới điện áp định mức là 12kV, cho phép người vận hành chủ động điều khiển việc cấp điện hoặc ngắt điện cho các thiết bị, máy móc trong các nhà máy, xí nghiệp,…
  • Bảo vệ hệ thống khỏi sự cố đoản mạch: Khi lưới điện xảy ra sự cố, máy cắt đầu cực VS1-12 giúp cô lập vùng sự cố, ngăn chặn dòng điện đoản mạch phá hủy các thiết bị điện quan trọng khác trong hệ thống, đảm bảo an toàn nếu hòa đồng bộ thất bại.
  • Vận hành thường xuyên và lặp lại: Nhờ cấu tạo cơ khí bền bỉ với tuổi thọ lên đến 20.000 lần thao tác, máy cắt đầu cực máy phát điện VS1 cực kỳ phù hợp cho các khu vực có tần suất đóng cắt cao.

• Đảm bảo tính linh hoạt:

Máy cắt đầu cực VS1-12 dùng trong các tủ điện hợp bộ (như KYN28A-12), Sử dụng cho các loại tủ điện kiểu cũ hoặc các cấu trúc tủ đặt tĩnh (như XGN2, GG1A).

Ưu điểm của máy cắt đầu cực VS1-12

Máy cắt đầu cực VS1-12 nổi bật với những ưu điểm vượt trội:

• Độ bền vượt trội: Tuổi thọ cơ học của sản phẩm lên tới hơn 20.000 lần đóng cắt, đáp ứng hoàn hảo cho các lưới điện có bị đoản mạch hoặc máy móc, thiết bị có tần suất thao tác liên tục.
• Công nghệ dập hồ quang chân không: Dập hồ quang triệt để, an toàn, không cháy nổ và gần như không cần bảo dưỡng buồng cắt.
• Hoạt động bền bỉ: Khả năng vận hành ổn định trong điều kiện khắc nghiệt (nhiệt độ từ -40℃ đến +40℃, độ ẩm cao, chịu rung chấn cấp 8).
• Tiêu chuẩn quốc tế: Tuân thủ khắt khe các chuẩn IEC62271-100, GB1984, đảm bảo an toàn và khả năng tương thích toàn cầu.
• Linh hoạt ứng dụng: Dễ dàng tùy biến làm xe kéo (cho tủ KYN28A-12) hoặc cố định (cho tủ XGN2, GG1A), tối ưu cho nhiều hạ tầng tủ điện khác nhau.

Ứng dụng thực tế của máy cắt đầu cực VS1-12

• Trạm biến áp trung thế trong các nhà máy công nghiệp

Máy cắt đầu cực máy phát điện VS1 được lắp đặt chính trong các tủ bảng điện trung thế (như KYN28A-12) để: Cấp nguồn cho động cơ cao áp, bảo vệ và điều khiển các động cơ công suất lớn và máy phát điện.

• Hệ thống tại các cơ sở khai khoáng

Nhờ độ bền cơ học cực cao, khả năng chịu được rung chấn (cấp 8) và môi trường khắc nghiệt, nên được sử dụng phổ biến trong môi trường khai thác hầm, lò, hoặc ngoài trời.

• Tủ phân phối điện tại các tòa nhà cao tầng và hạ tầng đô thị

Máy cắt đầu cực máy phát điện VS1 luôn đảm bảo nguồn điện ổn định, liên tục, đồng thời bảo vệ các thiết bị nhạy cảm khỏi sự cố nhờ tốc độ cắt nhanh (20~50ms) và đáp ứng nghiêm ngặt tiêu chuẩn an toàn quốc tế IEC62271-100.

• Tủ phân phối điện tại các tòa nhà cao tầng và hạ tầng đô thị

Ngoài ra, thiết bị còn được dùng để bảo vệ các biến áp nâng áp hoặc máy biến áp trung thế, giúp đóng/ cắt hệ thống điện khi cần bảo trì hoặc đột ngột xảy ra sự cố đoản mạch.

Máy cắt đầu cực VS1-12  với những ưu điểm vượt trội, đã trở thành giải pháp hàng đầu được quý đối tác và khách hàng của Cường Phát tin dùng để giúp hệ thống lưới điện vận hành ổn định. Bên cạnh đó, góp phần hạn chế nhiều rủi ro, nguy hiểm trong quá trình vận hành máy móc, thiết bị tại các nhà máy công nghiệp, cơ sở khai khoáng,…

Để biết thêm thông tin về sản phẩm, hãy liên hệ với chúng tôi – Cường Phát MTC ngay hôm nay để nhận tư vấn chi tiết và báo gía đầy hấp dẫn bạn nhé!
