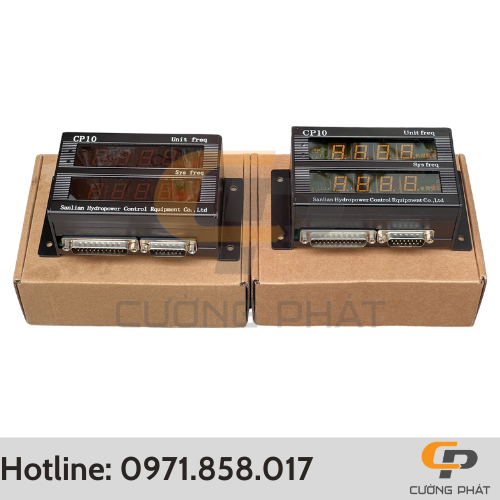

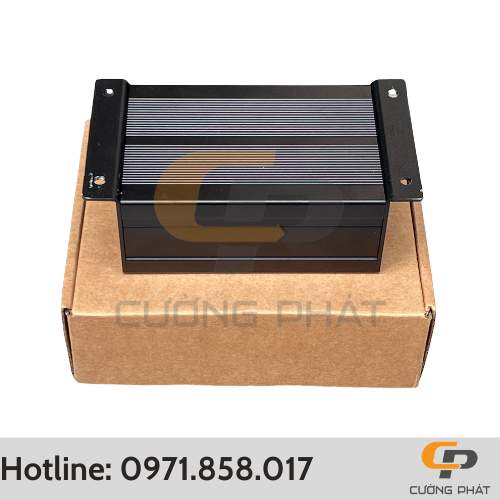

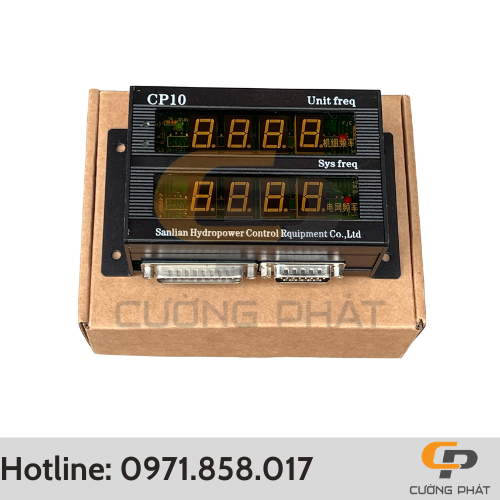

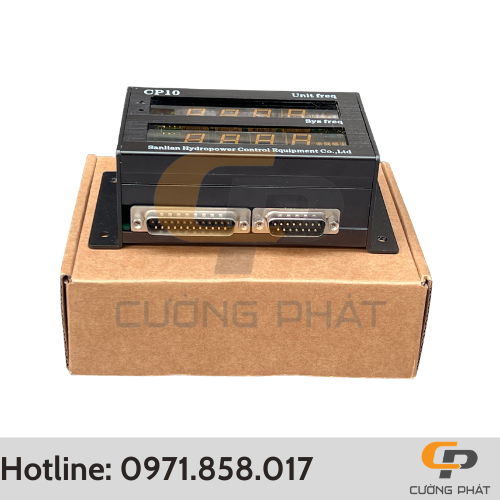

Thiết bị đo tần số CP10

Thiết bị đo tần số CP10 là thiết bị giám sát kỹ thuật số chuyên dụng, làm nhiệm vụ thu thập, xử lý và hiển thị thông số tần số của hệ thống điện theo thời gian thực. Thiết bị hoạt động dựa trên nền tảng vi xử lý trung tâm hiệu suất cao, liên tục bám sát và tính toán độ chênh lệch tần số giữa hai nguồn độc lập này với sai số cực thấp. Kết quả dữ liệu từ thiết bị đo tần số CP10 đóng vai trò cực kỳ quan trọng để hệ thống PLC quyết định thời điểm đóng máy cắt, đảm bảo quá trình hòa đồng bộ diễn ra an toàn.

Thiết bị đo tần số CP10 là gì?

Thiết bị đo tần số CP10 là một công cụ điện tử chuyên dụng dùng để đo lường chính xác chu kỳ tín hiệu ( như dòng điện hay sóng âm) diễn ra trong một giây, thường tính bằng đơn vị Hertz (Hz). Giúp người dùng có thể dễ dàng kiểm tra, bảo trì và sửa chữa các lỗi kỹ thuật của máy móc.

Thông số kỹ thuật của thiết bị đo tần số CP10

Tên sản phẩm: Mô-đun đo tần số / Bộ đo tần số

Mã sản phẩm (Model): CP10

Nguồn điện cấp hoạt động: DC 5V ±0.2/DC 24V.

Dải điện áp đo tần số tổ máy (Điện áp dư): AC 0.2V – AC 220V

Dải điện áp đo tần số lưới điện: AC 5V – AC 220V

Phạm vi hiển thị tần số: Tự động đo và hiển thị từ 0.01Hz đến 99.99Hz với độ phân giải cực cao.

Nguyên lý hoạt động của thiết bị đo tần số CP10

Thiết bị này vận hành dựa trên cơ chế thu thập, bám sát và tính toán sự chênh lệch tín hiệu của tần số theo thời gian thực. Toàn bộ quy trình được điều khiển bởi một vi xử lý trung tâm hiệu suất cao. Quá trình này diễn ra liên tục qua 4 bước:

Bước 1: Lấy mẫu và thu thập tín hiệu đầu vào

Thiết bị đo tần số CP10 liên tục nhận tín hiệu từ 2 nguồn riêng biệt là: Tần số lưới điện (dải điện áp AC5V ~ AC220V) và Tần số tổ máy (thông qua tín hiệu điện áp dư dải AC0.2V ~ AC220V hoặc thông qua cảm biến đĩa răng).

Ngay cả khi xảy ra tình trạng đứt dây hay tín hiệu điện áp dư cực nhỏ, thiết bị vẫn nhận dạng được thông qua các bit chênh lệch tần số, từ đó hệ thống sẽ tự động chuyển sang đo bằng đĩa răng.

Bước 2: Xử lý số liệu và hiệu chuẩn

Khi lấy tín hiệu từ đĩa răng,thiết bị sẽ so sánh tần số đĩa răng với tần số tham chiếu chuẩn là 50Hz. Sau đó, hệ số tỷ lệ hiệu chuẩn từ 0.1-6 sẽ được lưu trực tiếp vào bộ nhớ EEPROM, giúp đảm bảo dữ liệu không bị mất khi bị mất điện đột ngột.

Bước 3: Chế độ bám sát và tính toán sự chênh lệch

Màn hình hiển thị tần số CP10 sẽ tự động tính sự chênh lệch tần số giữa lưới điện và tổ máy. Trong trường hợp máy cắt đã đóng hoặc không ở chế độ bám sát, thiết bị sẽ tự so sánh tần số tổ máy với mốc đo 50Hz để đảm bảo thu được kết quả ở độ chính xác cao nhất.

Bước 4: Xuất tín hiệu và cảnh báo

Kết quả đo lường lập tức được hiển thị trên màn hình hiển thị tần số CP10 và truyền tải về PLC qua cổng IO 2-bit. Nếu phát hiện sai số nguy hiểm ở lưới điện hoặc tổ máy, thiết bị sẽ xuất điện áp 5V qua chân FwE/FjE để cảnh báo hoặc kích hoạt chế độ bảo vệ.

Công dụng của thiết bị đo tần số CP10

Sản phẩm là giải pháp chuyên dụng giúp giám sát, so sánh và tính toán độ chênh lệch tần số giữa tổ máy và lưới điện, đảm bảo an toàn, tối ưu hóa quá trình hòa đồng bộ tự động thông qua khả năng xử lý tín hiệu thời gian thực với độ chính xác, ổn định cao.

• Giám sát thời gian thực tế: Thiết bị luôn theo dõi liên tục tần số lưới điện và tổ máy, hiển thị trực quan giúp người vận hành nắm bắt được trạng thái hoạt động của hệ thống.
• Hỗ trợ hòa đồng bộ: Việc sử dụng thiết bị đo tần số giúp tính toán độ chênh lệch tần số và giúp điều chỉnh máy phát khớp với lưới điện để đóng máy cắt an toàn.
• Bảo vệ hệ thống: Bên cạnh đó, thiết bị này còn có khả năng phát hiện sai số nguy hiểm và tự động kích hoạt tín hiệu ngắt bảo vệ, ngăn ngừa sự cố rã lưới.
• Tối ưu hóa vận hành: Thiết bị sẽ truyền dữ liệu chính xác về trung tâm điều khiển để tự động cân bằng cung – cầu, nâng cao hiệu suất của máy phát.

Ưu điểm của thiết bị đo tần số CP10

Thiết bị đo tần số CP10 luôn được quý khách hàng và đối tác của Cường Phát lựa chọn hàng đầu nhờ vào những ưu điểm vô cùng vượt trội:

• Độ chính xác cao: Đo lường và tính toán chênh lệch tần số chính xác đến từng bit trong dải rộng (0.01Hz – 99.99Hz).
• Tương thích linh hoạt: Hỗ trợ đa dạng nguồn cấp (5V/24V) và nhiều chuẩn đầu vào, dễ dàng tích hợp hoặc nâng cấp cho mọi hệ thống.
• Kết nối thông minh: Giao tiếp trực tiếp với PLC qua cổng IO và RS485, giúp tự động hóa quá trình đóng cắt an toàn.
• Lưu trữ an toàn: Tự động ghi nhớ hệ số hiệu chuẩn vào EEPROM, đảm bảo thông số không bị mất khi mất điện.
• Bảo vệ toàn diện: Cảnh báo sai số nguy hiểm qua tín hiệu 5V, ngăn ngừa sự cố rã lưới và hư hại tổ máy.

Ứng dụng thực tế của thiết bị đo tần số CP10

Màn hình hiển thị tần số CP10 là sản phẩm không thể thiếu trong cấu trúc thiết bị vận hành của các nhà máy thủy điện, các dự án tự động hóa và cơ điện ngày nay. Nhờ khả năng xử lý tín hiệu thông minh và độ chính xác cao, nên sản phẩm rất được ứng dụng rộng rãi trong các hệ thống đòi hỏi tính an toàn và ổn định tuyệt đối:

• Lắp đặt trong hệ thống Tủ điều khiển hòa đồng bộ: Đây là ứng dụng phổ biến nhất của dòng sản phẩm này. Sản phẩm được lắp đặt trực tiếp trên mặt hoặc bên trong các tủ điện trung tâm của nhà máy thủy điện, nhiệt điện để đóng máy cắt hòa lưới an toàn.

• Dự án cải tạo, nâng cấp trạm phát điện cũ: Sản phẩm là giải pháp hoàn hảo thay thế các thiết bị đo tần số cơ khí và bo mạch thế hệ cũ. Nhờ khả năng tương thích cao mà quá trình nâng cấp trạm phát điện bằng sản phẩm đo tần số CP10 diễn ra đơn giản, không cần phá vỡ cấu trúc cũ.

• Tích hợp vào hệ thống giám sát SCADA/DCS: Tại các nhà máy nhiệt điện hiện đại, thiết bị này được các kỹ sư sử dụng để thu thập và truyền dữ liệu tần số liên tục về phòng điều khiển trung tâm, thuận lợi cho việc giám sát từ xa.

• Ứng dụng vào máy phát điện dự phòng công nghiệp: Trong các khu công nghiệp thường có nhiều dây chuyền sản xuất và đường lưới điện cầu kỳ, sử dụng thiết bị đo tần số để đảm bảo khi hệ thống chuyển đổi hoặc hòa lưới điện trở lại sẽ diễn ra êm ái, không gây sốc điện.

 Lựa chọn Thiết bị đo tần số CP10 không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm tối đa chi phí bảo trì, nâng cấp tủ điện. Khẳng định chất lượng qua nhiều dự án thực tế, đây chắc chắn là thiết bị không thể thiếu cho trạm phát điện của bạn.

Hãy liên hệ với Cường Phát MTC ngay hôm nay để biết thêm chi tiết và đảm bảo rằng bạn sử dụng sản phẩm tốt nhất cho dự án của mình.
